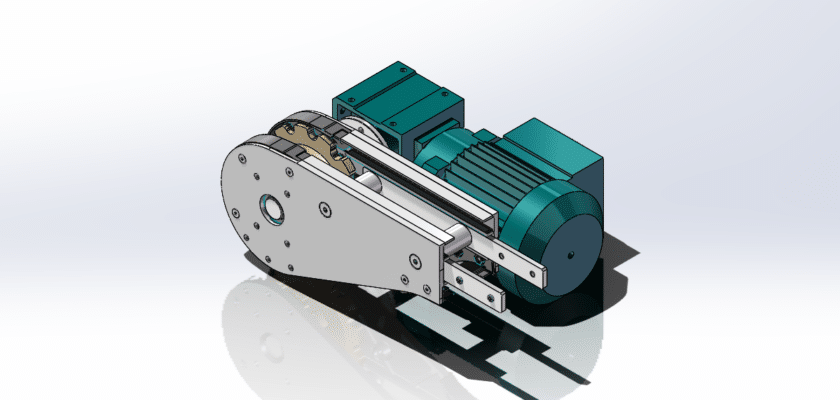

إن رسم وحدة تغذية السلسلة يُقدم هذا الرسم تمثيلًا مرئيًا شاملًا لنظام تغذية سلسلة مُصمم لتوصيل المواد بكفاءة وتحكم في مختلف التطبيقات الصناعية. يُبرز هذا الرسم المكونات الرئيسية والتصميم الهيكلي والخصائص التشغيلية الأساسية لمناولة المواد السائبة مثل الحبيبات والحبوب وقطع الغيار.
الميزات الرئيسية:
- آلية السلسلةيوضح الرسم نظام الدفع بالسلسلة الأساسي، والذي يتكون من وصلات أو شرائح مترابطة تُسهّل حركة المواد. صُممت هذه الآلية المتينة لتحمل الأحمال العالية وتوفر المتانة في البيئات الصعبة.
- هيكل الإطاريوضح الشكل إطارًا متينًا مصنوعًا عادةً من الفولاذ أو الألومنيوم عالي القوة، مما يضمن ثبات ودعم نظام التغذية بأكمله. صُمم الإطار لتحمل التشغيل المستمر ووزن المواد التي يتم تغذيتها.
- مجموعة القيادةيتضمن الرسم آلية التشغيل، التي تتضمن محركًا، وعجلات مسننة، وأنظمة تروس توفر الطاقة اللازمة لتحريك السلسلة. يُعد هذا التجميع أساسيًا لضمان معدلات تغذية ثابتة وتشغيل موثوق.
- نظام الشد:يظهر في الصورة آلية شد قابلة للتعديل للحفاظ على شد مثالي للسلسلة. يُعد الشد المناسب أمرًا بالغ الأهمية لمنع الانزلاق وضمان سلاسة التشغيل، خاصةً في ظل ظروف تحميل متفاوتة.
- القادوس ومزلق التغذيةيُظهر الرسم القادوس أو مجرى التغذية الذي يحمل المواد السائبة قبل تغذيتها على السلسلة. صُمم هذا المكون لضمان إمداد ثابت للمواد، وقد يتضمن ميزات للتحكم في معدلات التدفق.
- ميزات السلامةيُبرز الرسم عناصر السلامة الأساسية، مثل أزرار التوقف في حالات الطوارئ، وحواجز السلامة، ونقاط الوصول للصيانة. تضمن هذه الميزات بيئة عمل آمنة والالتزام بمعايير السلامة.
- تصميم معياريغالبًا ما يُصمَّم مُغذِّي السلسلة ليكون معياريًا، مما يسمح بتخصيصه ودمجه في خطوط الإنتاج الحالية. تُعزِّز هذه المرونة قدرته على التكيف مع مختلف متطلبات التشغيل.
التطبيقات:
- تصنيع:مثالي لنقل المكونات أو المواد بين مراحل الإنتاج المختلفة، مما يحسن كفاءة سير العمل.
- معالجة الأغذية:يستخدم عادة لتغذية المكونات السائبة في آلات المعالجة مع ضمان الامتثال للوائح النظافة.
- زراعة:مناسب لتغذية الحبوب أو البذور أو منتجات الأعلاف في العمليات الزراعية، مما يسهل التعامل مع المواد بكفاءة.
- التعبئة والتغليف:يلعب دورًا مهمًا في توفير المواد لآلات التعبئة والتغليف، مما يضمن تدفقًا سلسًا ومستمرًا للمنتجات.
الانطباع العام:
إن رسم وحدة تغذية السلسلة يُعد هذا الرسم مرجعًا حيويًا للمهندسين والمصممين والمشغلين المشاركين في تصميم وتنفيذ وصيانة أنظمة مغذيات السلسلة. من خلال تفصيل المكونات الأساسية وعلاقاتها المتبادلة، يُساعد هذا الرسم على ضمان مناولة المواد بكفاءة وموثوقية. يتيح فهم هذا الرسم لأصحاب المصلحة اتخاذ قرارات مدروسة بشأن تصميم ووظائف مغذيات السلسلة المصممة خصيصًا لتطبيقاتهم، مما يُسهم في نهاية المطاف في تحسين الإنتاجية والكفاءة التشغيلية في مختلف البيئات الصناعية.
