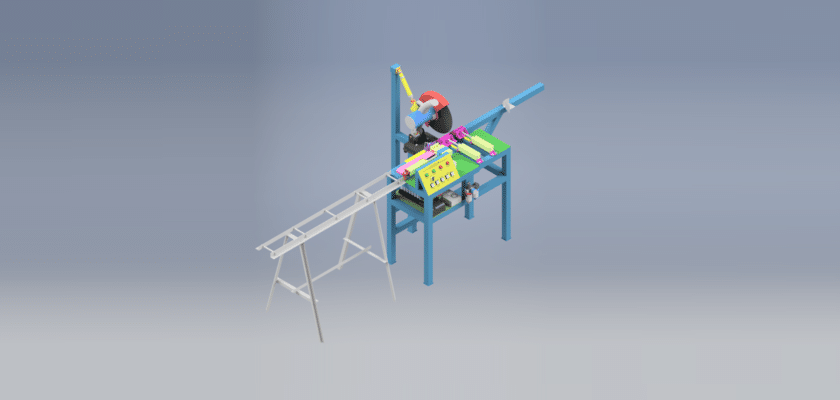

إن رسم آلة القطع مخطط أساسي يُستخدم لتمثيل التصميم التفصيلي ووظائف آلة القطع. يُعد هذا الرسم دليلاً شاملاً للمصنعين والمهندسين والفنيين، حيث يُقدم نظرة متعمقة على مكونات الآلة وأدوارها في عملية القطع. يتضمن عادةً صورًا تفصيلية لشفرة القطع، وتجميع المحرك، ونظام التشغيل، وهيكل الإطار.
أهم ما يميز هذا رسم آلة القطع يوضح الرسم التخطيطي آلية القطع، مما يضمن الدقة والأداء الأمثل أثناء التشغيل. يوضح الرسم كيفية تفاعل شفرة القطع مع المادة، موضحًا محاذاتها ومسار قطعها. كما يُظهر الرسم التصميم الهندسي المريح للآلة، المصمم لسهولة التعامل والصيانة.
من الجوانب المهمة الأخرى التي يغطيها الرسم التخطيطي المخططات الكهربائية. توضح هذه المخططات كيفية توصيل أنظمة التحكم، مثل المحرك وآلية التشغيل، لضمان سلاسة التشغيل. يوفر الرسم التخطيطي معلومات قيّمة حول متطلبات الطاقة، والأسلاك، وميزات السلامة، وهي ضرورية لاستكشاف الأخطاء وإصلاحها.
في نهاية المطاف، رسم آلة القطع يُعدّ هذا الكتاب مرجعًا أساسيًا لكل من يعمل في تصميم أو تجميع أو صيانة آلات القطع. فهو يوفر معلومات بالغة الأهمية لضمان تشغيل الآلات بكفاءة ودقة وأمان في البيئات الصناعية.
