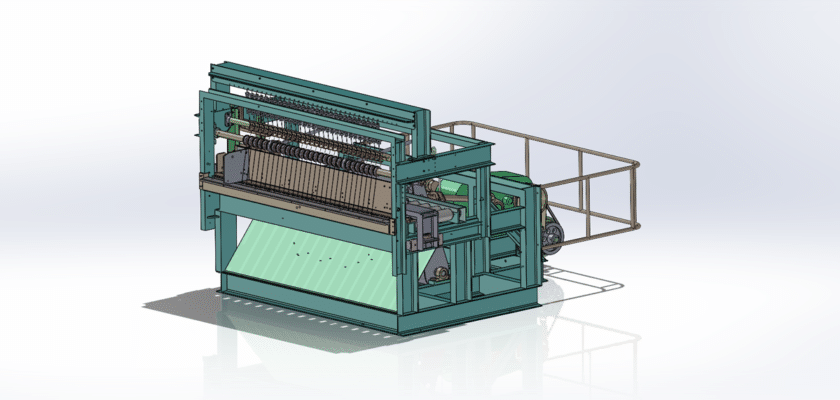

إن رسم آلة القطع 1 يُقدم هذا الرسم توضيحًا بصريًا أساسيًا لتصميم الآلة، مُبرزًا مكوناتها الرئيسية وخصائصها التشغيلية. وهو أداة لا غنى عنها للمهندسين والمصممين والمُصنّعين لفهم البنية التقنية للآلة ووظائفها. يُقدم الرسم مواصفات مُفصلة لمختلف المكونات، مثل شفرات القطع والمحركات والتروس وآليات التحكم، مما يضمن دقة التصنيع والتجميع السلس.
يُستخدم هذا النوع من الآلات بشكل أساسي في الصناعات التي تتطلب قطعًا دقيقًا للمواد مثل المعادن والبلاستيك والمركبات. آلة القطع 1 صُممت لأداء عالي السرعة، مما يوفر عمليات قطع موثوقة وفعالة. يوضح رسم الآلة بنيتها المتينة، مُظهرًا هيكلها المُصمم لتحمل ضغوط التشغيل العالية مع ضمان أقصى درجات الدقة أثناء عملية القطع.
تشمل الميزات الرئيسية الموضحة غالبًا في رسومات الآلة محاذاة آلية القطع، وخصائص السلامة، وضوابط التشغيل. كما تُبيّن أبعاد مكونات الآلة وتفاوتاتها بوضوح لتوجيه عمليات التصنيع. وقد تتضمن أيضًا تعليمات التجميع، مما يسمح بتركيب وإعداد الآلة بسرعة في البيئات الصناعية.
بالإضافة إلى ذلك، رسم آلة القطع 1 يُحدد هذا الرسم عادةً متطلبات النظام من الطاقة، وأنظمة التزييت، وإرشادات الصيانة. يضمن هذا تشغيل الآلة بكفاءة مع أقل قدر من التوقف، مما يوفر موثوقية طويلة الأمد في بيئات الإنتاج عالية الطلب. يُعد الرسم مرجعًا أساسيًا للإعداد الأولي والصيانة المستمرة، مما يضمن تشغيل الآلة بسلاسة وأمان طوال دورة حياتها.
