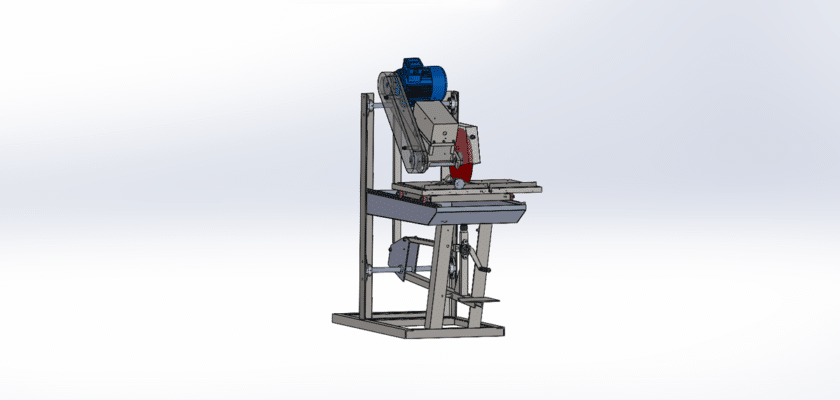

إن رسم آلة القطع رسم توضيحي تقني مفصل يُظهر تصميم وهيكل آلة القطع. يُعد هذا الرسم أداةً أساسيةً للمهندسين والمصممين والمصنّعين، إذ يُقدم نظرةً شاملةً على مكونات الآلة ووظائفها. يتضمن عادةً مواصفات أجزاء مثل شفرة القطع، والمحرك، ونظام التشغيل، والإطار، ولوحة التحكم، مما يُتيح تجميعًا وصيانةً فعّالتين.
الميزة الرئيسية لآلة القطع، كما هو موضح في الرسم، هي آلية القطع المصممة بدقة وسرعة عالية. يوضح الرسم كيفية وضع شفرات القطع وتفاعلها مع المادة المعالجة، مما يضمن قطعًا سلسًا ودقيقًا في كل مرة. كما يُبرز التصميم المريح للآلة، مما يُسهّل استخدامها ويقلل من إرهاق المُشغّل.
بالإضافة إلى المكونات الميكانيكية، رسم آلة القطع غالبًا ما تتضمن مخططات كهربائية توضح كيفية عمل نظام التحكم. هذا يضمن فهم المشغلين لمتطلبات طاقة الآلة وقدرتهم على استكشاف الأخطاء وإصلاحها عند الضرورة.
بشكل عام، يُعدّ رسم آلة القطع مرجعًا أساسيًا لكل من يعمل في إنتاج أو تجميع أو صيانة آلات القطع. فهو يوفر معلومات حيوية لضمان تشغيل الآلة بكفاءة وفعالية، مما يزيد الإنتاجية ويقلل من وقت التوقف.
