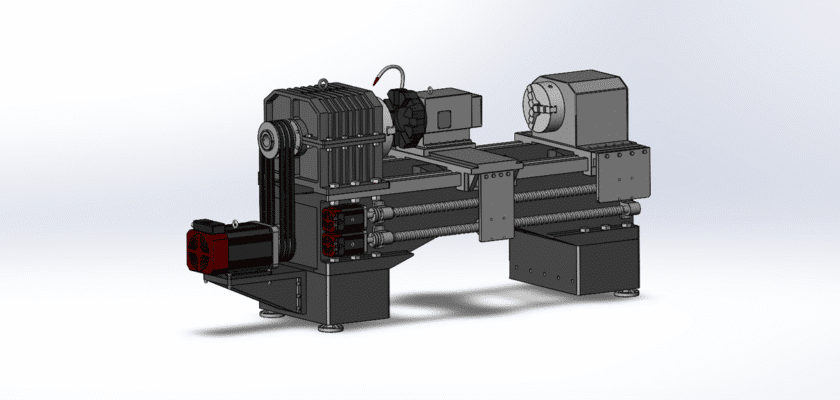

استمتع بقوة الدقة مع منتجاتنا الحصرية مخرطة CNC ثنائية المحور الرسم متاح ل تنزيل مجانييقدم هذا المخطط الفني الشامل نظرة متعمقة على آلة متعددة الاستخدامات مصممة لخراطة الأجزاء الأسطوانية بدقة استثنائية. تُعد هذه الوثيقة القيّمة موردًا أساسيًا للطلاب والمهندسين والميكانيكيين الراغبين في فهم المبادئ الأساسية للخراطة باستخدام الحاسب الآلي. يوضح المخطط العلاقة الدقيقة بين المحورين - المحور Z للحركة الطولية والمحور X للحركة الشعاعية - مما يسمح بإنشاء مقاطع وخطوط مدببة وخيوط معقدة. بدراسة هذا الرسم، ستكتسب فهمًا واضحًا لكيفية عمل الإطار المتين والمغزل عالي السرعة وبرج الأدوات الآلي معًا لتحويل المواد الخام إلى مكون نهائي. يُعد هذا الرسم أداة تعليمية مثالية وموردًا قيّمًا لأي شخص يعمل في مجال التصميم أو التصنيع أو صيانة الآلات.
الميزات الرئيسية:
- سرير الآلة الصلب: يُبرز الرسم الهيكل الأساسي للمخرطة، وهو عبارة عن سرير متين يوفر ثباتًا استثنائيًا. تُعدّ هذه الصلابة أساسية لتقليل الاهتزاز والانحراف أثناء القطع عالي السرعة، مما يضمن تشطيبًا سطحيًا فائقًا وتفاوتات دقيقة.
- التحكم في الحركة ثنائية المحور: يُظهر المخطط المحورين X وZ، اللذين يُداران بواسطة براغي كروية دقيقة ومحركات سيرفو. يُمكّن هذا النظام ثنائي المحور أداة القطع من الحركة بدقة مذهلة، مما يسمح بإنشاء أشكال هندسية خارجية وداخلية معقدة على قطعة العمل.
- برج الأدوات الآلي: توضح المخططات الفنية برج أدوات متعدد المحطات، يُفهرس تلقائيًا لعرض أداة القطع الصحيحة. تُلغي هذه الميزة الآلية الحاجة إلى تغيير الأدوات يدويًا، مما يُقلل بشكل كبير من أوقات الدورة ويُمكّن من التصنيع بدون توقف.
- المغزل عالي السرعة: يُظهر الرسمُ عرضًا تفصيليًا لتجميع المغزل القوي. صُممت المحامل الدقيقة والمحرك لتدوير قطعة العمل بسرعات عالية، وهو أمرٌ ضروريٌّ لإزالة المواد بكفاءة والحصول على سطحٍ مثاليٍّ للقطعة النهائية.
