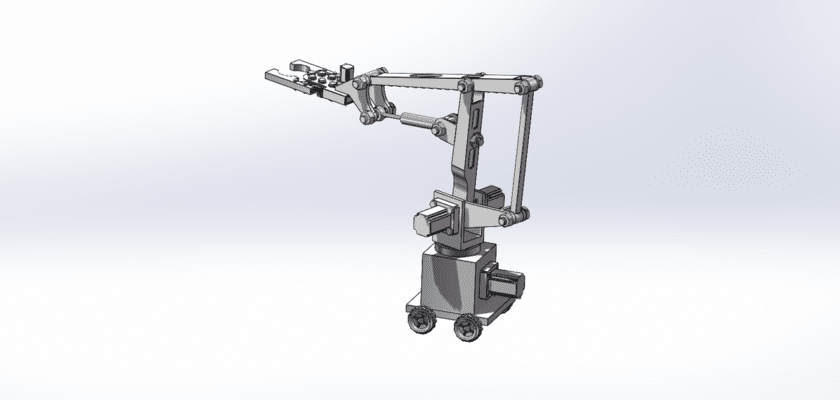

رسم الروبوت متعدد الوصلات هو رسم توضيحي تقني مفصل يبين تصميم ومكونات ووظائف نظام روبوتي متعدد الوصلات، يُستخدم في تطبيقات متنوعة مثل الأتمتة والتصنيع والبحث. يُعد هذا الرسم أساسيًا للمهندسين والمطورين والمشغلين المشاركين في تصميم وتشغيل وصيانة الروبوتات متعددة الوصلات.
الميزات الرئيسية:
- التخطيط العام:نظرة شاملة على الروبوت متعدد الوصلات، توضح بنيته وترتيب مكوناته الرئيسية في بيئة تشغيلية نموذجية.
- هيكل الارتباط:رسوم توضيحية تفصيلية لأجزاء الروبوت، بما في ذلك:
- الروابط:معلومات عن الأجزاء الفردية (الروابط) للروبوت، والتي تتصل بالمفاصل لتشكيل الذراع الروبوتية.
- المفاصل:أوصاف أنواع المفاصل (على سبيل المثال، الدوارة، المنشورية) التي تسمح بحركات ومرونة مختلفة.
- درجات الحرية:مواصفات تشير إلى عدد درجات الحرية التي توفرها الروابط المتعددة، مما يسمح للروبوت بأداء مهام معقدة والوصول إلى مجموعة واسعة من المواضع.
- المؤثر النهائي:أوصاف الأداة أو المقبض المرفق بنهاية ذراع الروبوت، بما في ذلك:
- تصميم القابض:تفاصيل حول تصميم ووظيفة المحرك النهائي لتطبيقات محددة مثل المناولة أو اللحام أو الطلاء.
- أدوات قابلة للتبديل:معلومات حول القدرة على التبديل بين المحركات النهائية المختلفة استنادًا إلى متطلبات المهمة.
- نظام التحكم:تفاصيل حول وحدة التحكم التي تدير عمليات الروبوت، بما في ذلك:
- مواصفات وحدة التحكم:معلومات عن وحدة التحكم المستخدمة في برمجة والتحكم في حركات الروبوت ومهامه.
- واجهة المستخدم:رسوم توضيحية للوحات التحكم أو واجهات البرامج التي تسمح للمشغلين ببرمجة المهام ومراقبة الأداء.
- المحركات والمحركات:معلومات عن أنواع المحركات المستخدمة للحركة، بما في ذلك:
- محركات السيرفو ومحركات السائر:مواصفات المحركات التي تحرك المفاصل وتوفر التحكم الدقيق في الحركات.
- أجهزة الاستشعار وأنظمة التغذية الراجعة:الرسوم البيانية توضح أجهزة الاستشعار المختلفة المدمجة في الروبوت، مثل:
- أجهزة استشعار الموضع:تستخدم للتغذية الراجعة حول زوايا المفصل وموضع كل وصلة.
- أجهزة استشعار القوة:لتحديد مقدار القوة المطبقة أثناء العمليات.
- مزود الطاقة:معلومات عن مصدر الطاقة، بما في ذلك:
- مواصفات البطارية:تفاصيل عن نوع وسعة البطاريات المستخدمة، لضمان التشغيل الموثوق به.
- ميزات السلامة:معلومات عن آليات السلامة، مثل وظائف التوقف في حالات الطوارئ، وأنظمة الكشف عن الاصطدام، والأغطية الواقية لضمان التشغيل الآمن في بيئات مختلفة.
- ميزات الاتصال:معلومات عن قدرات الاتصال، بما في ذلك:
- الاتصالات اللاسلكية:تفاصيل حول الاتصال عبر البلوتوث أو واي فاي للتحكم عن بعد وتبادل البيانات.
- التكامل مع الأنظمة الأخرى:معلومات حول كيفية قدرة الروبوت على التواصل مع الأجهزة أو الشبكات الخارجية لتحسين الوظائف.
- نقاط وصول الصيانة:إرشادات حول المناطق المصممة لسهولة الوصول إليها أثناء الصيانة والإصلاح، مما يسهل الخدمة الفعالة للروبوت.
- مواصفات الأداء:ملخص لمقاييس الأداء الرئيسية، مثل سعة الحمولة، والمدى، والسرعة، والدقة، مما يوفر معلومات أساسية للتخطيط التشغيلي.
- سياق التطبيق:وصف موجز للتطبيقات النموذجية للروبوتات متعددة الوصلات، مثل تجميع السيارات، والتعبئة والتغليف، ومناولة المواد، ومختبرات الأبحاث.
يُعد هذا الرسم بمثابة مرجع حيوي لأي شخص مشارك في تشغيل وصيانة الروبوتات متعددة الوصلات، مما يضمن الأداء الفعال والموثوقية والالتزام بمعايير الصناعة عبر تطبيقات الأتمتة المختلفة.
