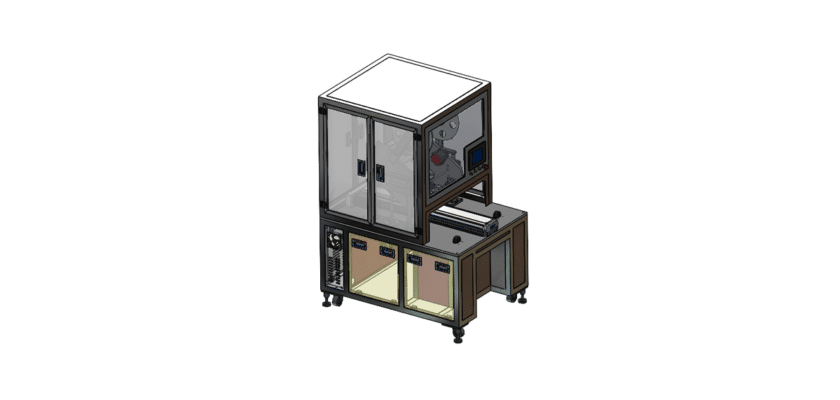

رسم آلة تثبيت الأفلام غير القياسية هو رسم توضيحي تقني يُقدم لمحة عامة مفصلة عن آلة متخصصة مصممة للتطبيق الآلي للأفلام غير القياسية على منتجات متنوعة. تُعد هذه الآلة مفيدة بشكل خاص في صناعات مثل التعبئة والتغليف والإلكترونيات والمنسوجات، حيث تتطلب تطبيقات أفلام فريدة.
الميزات الرئيسية:
- التخطيط العام:نظرة شاملة على هيكل الماكينة، توضح ترتيب المكونات المشاركة في عملية تثبيت الفيلم.
- آلية تغذية الفيلم:رسوم بيانية توضح الأنظمة التي تدير تغذية لفات أو صفائح الأفلام غير القياسية، بما في ذلك أنظمة فك اللف، وضوابط الشد، وأدلة المحاذاة لضمان توصيل الفيلم بدقة.
- رئيس التطبيق:معلومات تفصيلية عن آلية التطبيق المصممة خصيصًا لتطبيق الأفلام، بما في ذلك نوع أداة التطبيق المستخدمة (على سبيل المثال، الأسطوانات الساخنة، الأنظمة الهوائية) التي تسمح بالتثبيت الآمن والدقيق.
- ميزات التعديل:معلومات عن المكونات القابلة للتعديل التي تمكن الماكينة من استيعاب أحجام مختلفة من الأفلام وسمكها وأشكال المنتجات، مما يضمن التنوع في التطبيقات.
- نظام مناولة المنتجات:تمثيل الآليات التي تنقل المنتجات إلى منطقة تطبيق الفيلم، والتي قد تشمل أحزمة ناقلة أو مغذيات آلية مصممة لمحاذاة المنتجات بشكل صحيح.
- لوحة التحكم:رسوم توضيحية لوحدة التحكم المركزية التي تدير تشغيل الماكينة، مما يسمح للمشغلين بمراقبة العمليات، وضبط الإعدادات، والوصول إلى بيانات الأداء في الوقت الفعلي.
- واجهة المستخدم:معلومات حول شاشة اللمس أو لوحة التحكم التي توفر وصولاً بديهيًا إلى إعدادات الجهاز، بما في ذلك أبعاد الفيلم، وسرعة التطبيق، وإعدادات درجة الحرارة.
- أنظمة مراقبة الجودة:رسوم بيانية توضح أجهزة الاستشعار أو الكاميرات المتكاملة التي تراقب عملية تطبيق الفيلم لضمان الجودة، مما يضمن تطبيق كل فيلم بشكل صحيح ولصقه بشكل آمن.
- الإطار الميكانيكي:تفاصيل حول المكونات الهيكلية التي تدعم الماكينة، والتي تضمن الاستقرار والمتانة أثناء التشغيل.
- ميزات السلامة:معلومات حول آليات السلامة، مثل التوقفات الطارئة، ووسائل الحماية، وأجهزة الاستشعار لضمان التشغيل الآمن طوال عملية تثبيت الفيلم.
- مزود الطاقة:معلومات عن المتطلبات الكهربائية وأنظمة النسخ الاحتياطي لضمان التشغيل الموثوق.
يُعد هذا الرسم بمثابة مرجع شامل للمهندسين والفنيين المشاركين في تصميم وتجميع وصيانة آلة ربط الأفلام غير القياسية، مما يضمن معايير عالية من الكفاءة والدقة والفعالية التشغيلية في عمليات تطبيق الأفلام.
