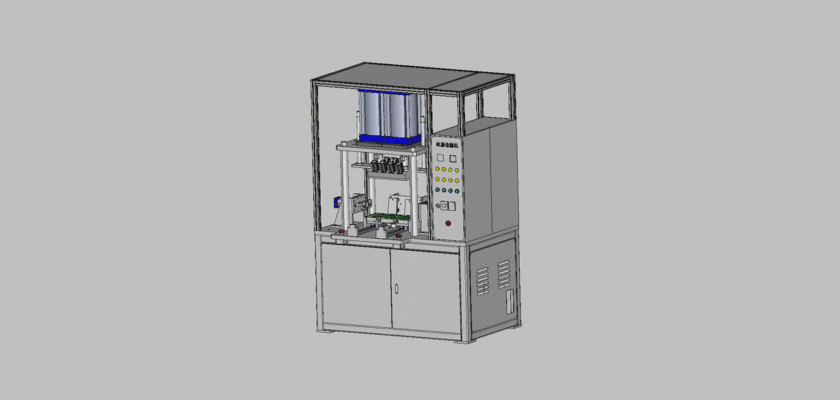

Asegure el rendimiento impecable y la longevidad de los motores de combustión interna con nuestros Dibujo gratuito del equipo de prueba de la culata del motor. Este es un modelo indispensable para ingenieros automotrices, reconstructores de motores y estudiantes técnicos. La culata es un componente crítico, susceptible a grietas microscópicas o porosidad en la fundición debido al calor y la presión extremos del proceso de combustión. Estas fallas pueden provocar fugas de refrigerante, comprometiendo la eficiencia del motor y causando potencialmente daños catastróficos.

Este dibujo meticulosamente detallado proporciona una guía completa de una máquina especializada diseñada para detectar de manera eficiente y precisa tales imperfecciones. El equipo funciona sellando y presurizando los conductos de refrigerante de la culata y sumergiendo el componente en un tanque de agua caliente. Este proceso simula las temperaturas de funcionamiento, lo que permite que cualquier defecto oculto se revele como burbujas de aire. El plano ofrece una visión detallada del robusto diseño de la máquina, los seguros sistemas de sujeción y el crucial tanque de inmersión. Al utilizar este plano, puede garantizar que cada culata cumpla con rigurosos estándares de calidad, ahorrando tiempo, recursos y mejorando su reputación. Descárguelo ahora para dotar a su taller o estudio de los conocimientos necesarios para realizar pruebas de fugas fiables y precisas.

Características principales:

  • Tanque de inmersión calentado: El dibujo ilustra un tanque aislado especialmente diseñado con elementos calefactores para calentar el agua, simulando temperaturas reales del motor para exponer fugas inducidas por estrés térmico.
  • Control de presión de precisión: Un esquema detallado del sistema de regulación de presión muestra cómo se aplica una cantidad controlada de presión de aire a los conductos de refrigerante para una detección de fugas precisa y repetible.
  • Sistema de sujeción robusto: El plano destaca un potente mecanismo de sujeción hidráulico o neumático que fija de forma segura la culata, creando un sello hermético para evitar lecturas falsas durante la prueba.
  • Cuna giratoria de 360°: El diseño cuenta con una cuna giratoria que permite al operador inspeccionar fácilmente todas las superficies de la culata sumergida, garantizando así que no se pase por alto ninguna posible ubicación de fuga.
  • Placa de prueba transparente: El dibujo especifica el uso de una placa de prueba clara y transparente, que permite una inspección visual sin obstrucciones de la superficie de la culata para identificar fácilmente las burbujas de aire y las ubicaciones de las fugas.
