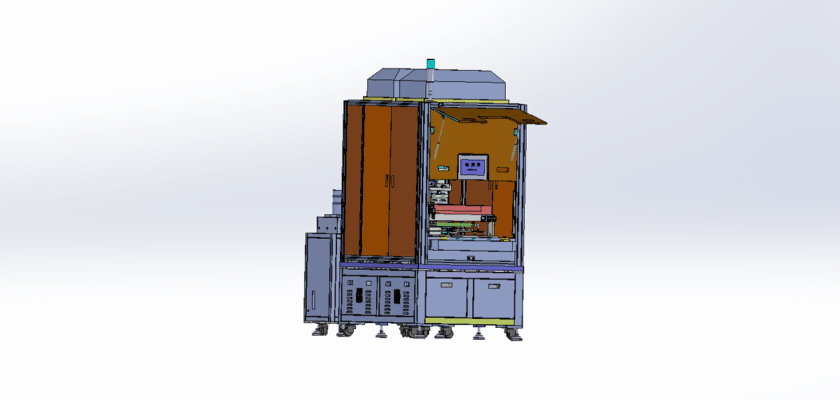

Un dibujo de una máquina laminadora al vacío de alta precisión es una ilustración técnica que describe el diseño y la disposición de una máquina diseñada específicamente para el proceso de laminación al vacío, que se utiliza para unir diversos materiales con alta precisión. Este tipo de máquina es esencial en industrias como la electrónica, la automoción y la fabricación de muebles, donde la calidad y la precisión son fundamentales.
Características principales:
- Disposición general:Una vista detallada de la estructura de la máquina, que muestra la disposición de los componentes y sus interacciones a lo largo del proceso de laminación.
- Cámara de vacío:Diagramas que ilustran la cámara de vacío donde se produce la laminación, incluidas sus dimensiones, mecanismos de la puerta y cómo crea un entorno de vacío para garantizar una adhesión óptima.
- Sistema de calefacción:Representación de los elementos calefactores utilizados para preparar los materiales para la unión, detallando su configuración y control para mantener ajustes precisos de temperatura.
- Prensa laminadora:Información sobre el mecanismo de prensado, que puede incluir sistemas neumáticos o hidráulicos que aplican una presión constante durante el proceso de laminación, garantizando una adhesión uniforme.
- Sistema de alimentación de productos:Detalles sobre cómo se cargan los materiales en la máquina, que puede incluir alimentadores automáticos o sistemas de carga manual diseñados para la eficiencia.
- Panel de control:Ilustraciones de la unidad de control central que administra el funcionamiento de la máquina, permitiendo a los operadores monitorear procesos, ajustar configuraciones y acceder a datos de rendimiento en tiempo real.
- Interfaz de usuario:Detalles sobre la pantalla táctil o el panel de control que proporciona a los operadores acceso intuitivo a las configuraciones de la máquina, incluidos los niveles de temperatura, presión y vacío.
- Sistemas de salida de datos:Diagramas que muestran cómo se registran y comunican los datos de producción, incluidos los tiempos de ciclo y las métricas de calidad, con pantallas digitales para una retroalimentación inmediata.
- Marco mecánico:Información sobre los componentes estructurales que soportan la máquina, garantizando estabilidad y precisión durante la operación.
- Características de seguridad:Información sobre mecanismos de seguridad, como paradas de emergencia, protectores de seguridad y sensores para garantizar un funcionamiento seguro durante todo el proceso de laminación.
- Fuente de alimentación:Información sobre los requisitos eléctricos y sistemas de respaldo para garantizar un funcionamiento confiable.
Este dibujo sirve como una referencia integral para ingenieros y técnicos involucrados en el diseño, ensamblaje y mantenimiento de máquinas de laminación al vacío de alta precisión, garantizando altos estándares de eficiencia, control de calidad y efectividad operativa en aplicaciones de laminación.
