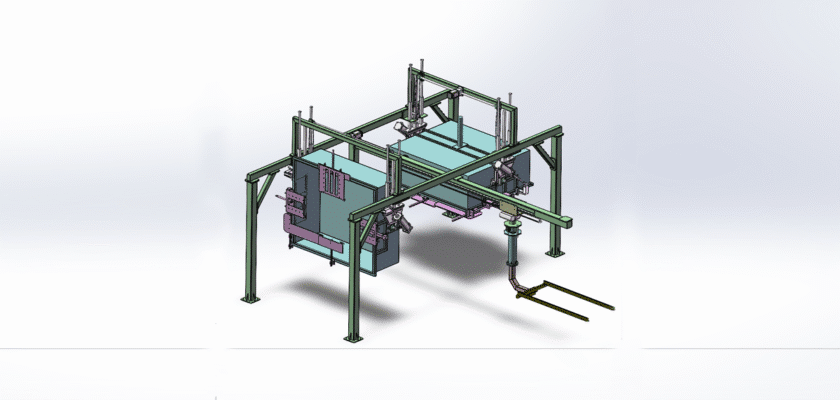

Sumérgete en el mundo de la robótica avanzada con nuestro detallado Dibujo de manipulador de elevación y volteoDisponible para descarga gratuita. Este modelo CAD profesional es imprescindible para estudiantes, ingenieros y aficionados interesados en la automatización industrial. Los manipuladores son esenciales en la fabricación y la logística para tareas que requieren mover objetos pesados o difíciles de manejar con precisión, y este dibujo ofrece una visión completa de un diseño que no solo levanta, sino que también gira y voltea objetos. Los esquemas ofrecen una visión detallada de los componentes del manipulador, incluyendo sus articulaciones, actuadores y efector final. Al estudiar este dibujo, obtendrá información valiosa sobre los principios mecánicos, la cinemática y el diseño estructural que permiten a una máquina imitar los complejos movimientos de un brazo humano. Este modelo es perfecto para proyectos educativos, análisis de diseño o como base para sus propias creaciones mecánicas. Descárguelo ahora y comience a explorar el futuro de la manipulación automatizada.

Características principales:

  • Diseño de brazo articulado: El dibujo detalla un brazo multiarticular que proporciona un amplio rango de movimiento, lo que permite al manipulador llegar a espacios reducidos y maniobrar cargas con gran flexibilidad y precisión.
  • Mecanismo de volteo integrado: Una característica especial de este diseño es el efector final, diseñado para sujetar firmemente y luego voltear o rotar objetos 90 o 180 grados. Esto resulta especialmente útil para tareas como la reorientación de piezas en una línea de montaje.
  • Especificaciones del componente: El dibujo ilustra meticulosamente el funcionamiento interno del sistema, incluidos los cilindros hidráulicos o neumáticos que impulsan la acción de elevación y los engranajes que permiten una rotación precisa.
  • Esquemas precisos: Los archivos CAD ofrecen múltiples vistas y dimensiones detalladas, lo que garantiza que cada aspecto del diseño se represente con precisión. Esto es crucial para la replicación, modificación o fines educativos.
  • Valor educativo: Como recurso gratuito de MechStream, este dibujo sirve como herramienta práctica para aprender sobre diseño mecánico, robótica y principios de automatización industrial. Es una excelente manera de visualizar conceptos complejos en una aplicación real.
