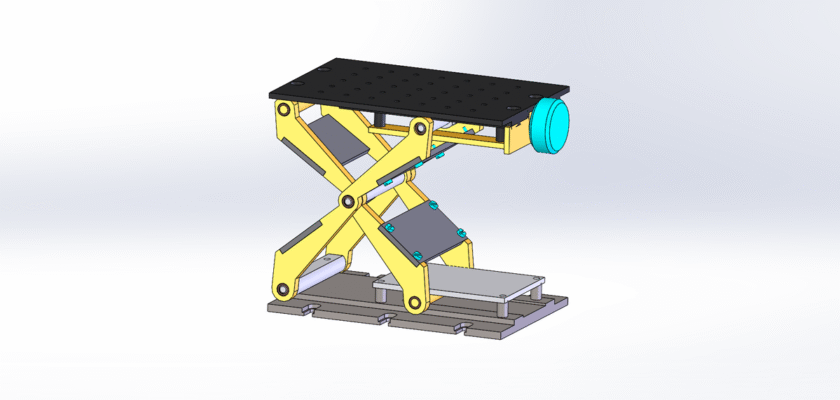

Eleve sus proyectos de ingeniería con nuestros profesionales Dibujo de plataforma elevadoraUn recurso crucial para cualquier persona involucrada en el manejo de materiales, la logística o la construcción. Este completo plano técnico ofrece una visión detallada de una plataforma elevadora tipo tijera, detallando las conexiones mecánicas, la ubicación de los cilindros hidráulicos y el diseño de la estructura. Es la herramienta perfecta para ingenieros, estudiantes y aficionados al bricolaje que necesitan comprender los principios de un mecanismo de elevación fiable y seguro. Nuestro meticuloso plano ofrece claridad sobre cómo se extienden y retraen los brazos de tijera, cómo el sistema hidráulico proporciona potencia y cómo toda la estructura mantiene la estabilidad bajo carga. No se conforme con conjeturas; descargue este plano profesional gratuito y adquiera los conocimientos necesarios para construir, reparar o personalizar una potente plataforma elevadora para su taller o negocio.

Características principales:

  • Mecanismo de enlace de tijera: El dibujo proporciona una vista detallada de los brazos de tijera articulados, mostrando cómo se despliegan y pliegan para lograr un movimiento vertical manteniendo un tamaño compacto.
  • Integración de sistemas hidráulicos: Obtenga una visión clara del cilindro hidráulico, la bomba y las líneas de fluido, que ilustran cómo la presión del fluido se convierte en la fuerza necesaria para levantar cargas pesadas.
  • Base y marco estables: El plano detalla el robusto marco estructural y la base, que están diseñados para proporcionar una base sólida y evitar vuelcos o inestabilidad durante el funcionamiento.
  • Características de seguridad: Incluye esquemas de componentes de seguridad esenciales, como interruptores de límite, cerraduras de seguridad y válvulas de alivio de presión, vitales para un uso seguro y conforme.
  • Capacidad de carga y dimensiones: El dibujo proporciona especificaciones claras sobre las dimensiones de la plataforma y la capacidad de carga nominal, lo que facilita la planificación de su uso para aplicaciones específicas.
