Descubra todo el potencial de su fresadora con nuestro plano detallado para una mesa giratoria de alta precisión, disponible para descarga gratuita. Una mesa giratoria es uno de los accesorios más valiosos para cualquier maquinista, ya que permite operaciones complejas como cortar círculos, taladrar patrones de agujeros para pernos y fresar arcos y espirales. Este completo conjunto de planos proporciona una guía completa para construir una mesa giratoria robusta y precisa, lo que la convierte en un proyecto gratificante para aficionados expertos, fabricantes de herramientas y estudiantes de ingeniería. El diseño se basa en principios mecánicos probados para garantizar un funcionamiento suave y una indexación fiable.

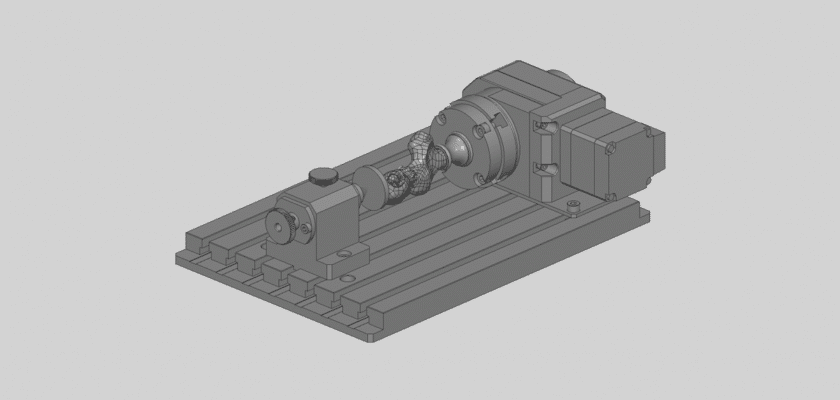

Nuestro plano de ingeniería contiene todos los detalles necesarios para la fabricación, desde el cuerpo principal y la mesa con ranuras en T hasta el complejo mecanismo de transmisión por tornillo sin fin que permite una rotación precisa y controlada. Los archivos se proporcionan en un formato CAD universal, lo que los hace compatibles con su software de diseño y CAM preferido. Al construir su propia mesa giratoria, no solo ahorrará costos, sino que también comprenderá a fondo su mecánica. Descargue estos planos hoy mismo para comenzar a construir una herramienta indispensable que mejorará sus capacidades de mecanizado.

Características principales:

  • Transmisión por engranaje helicoidal de precisión: Cuenta con un mecanismo de tornillo sin fin y rueda meticulosamente diseñado, que proporciona una alta relación de transmisión para ajustes angulares finos y bloqueo seguro.
  • Collar graduado de 360 grados: El diseño incluye una escala marcada con precisión para un posicionamiento angular exacto, lo que permite tareas de indexación complejas.
  • Mesa versátil con ranuras en T: La superficie de trabajo está diseñada con ranuras en T estándar para una sujeción segura y flexible de diversas piezas de trabajo y accesorios.
  • Planos completos de mecanizado: Un conjunto completo de dibujos acotados con tolerancias especificadas, que proporcionan toda la información necesaria para mecanizar cada componente a partir de la materia prima.
