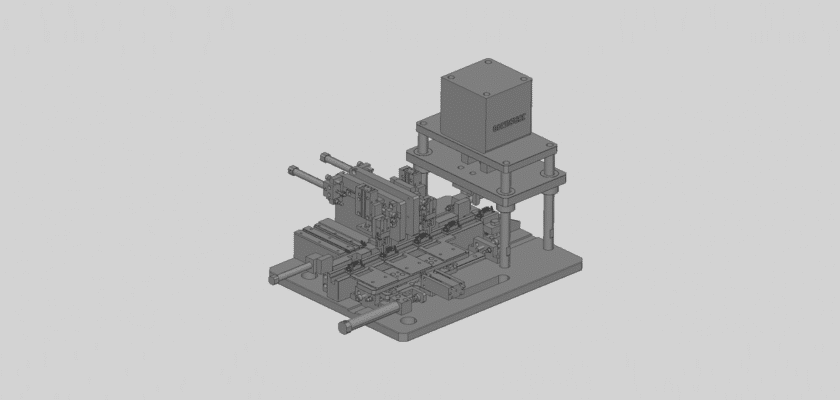

Descubra el potencial de la automatización marina avanzada con nuestro Dibujo gratuito de la máquina de carga automática de arpones SUBEste detallado archivo CAD es un recurso esencial para ingenieros y diseñadores navales, ya que ofrece una visión completa de un equipo especializado utilizado para la carga automatizada de arpones u otros dispositivos similares a torpedos en un entorno submarino. El dibujo destaca un diseño construido para ofrecer fiabilidad, seguridad y eficiencia en las condiciones más exigentes.

El plano ofrece una vista detallada de los complejos mecanismos de la máquina, incluyendo el sistema de alimentación automatizado, el preciso brazo de carga y los sistemas de control que garantizan una secuencia segura y precisa. Comprender estos componentes es fundamental para cualquiera que desee diseñar un nuevo sistema, estudiar ingeniería naval o aprender sobre la compleja mecánica de los equipos submarinos. El diseño demuestra cómo se puede optimizar un sistema para realizar una tarea crítica en un espacio reducido, minimizando la intervención humana y maximizando la velocidad operativa. Tanto si estudia mecatrónica como si es un profesional que busca una referencia técnica fiable, este plano es una herramienta invaluable para guiar su próximo proyecto.

Características principales:

  • Sistema de carga automatizado: El dibujo detalla la función principal de la máquina: cargar automáticamente los arpones en un tubo de lanzamiento, lo que garantiza un proceso rápido y confiable.
  • Diseño compacto y robusto: Muestra un diseño construido para operar en el espacio limitado de un submarino soportando condiciones de alta presión.
  • Mecanismos de seguridad: El plano incluye el diseño de los enclavamientos y controles de seguridad que son cruciales para prevenir accidentes durante la secuencia de carga.
  • Detalles a nivel de componente: Incluye dimensiones y especificaciones precisas para todos los componentes clave, desde el brazo robótico hasta el estante de alimentación.
  • Referencia técnica: Una herramienta perfecta para aprender sobre la mecánica de equipos marinos y de defensa especializados.
