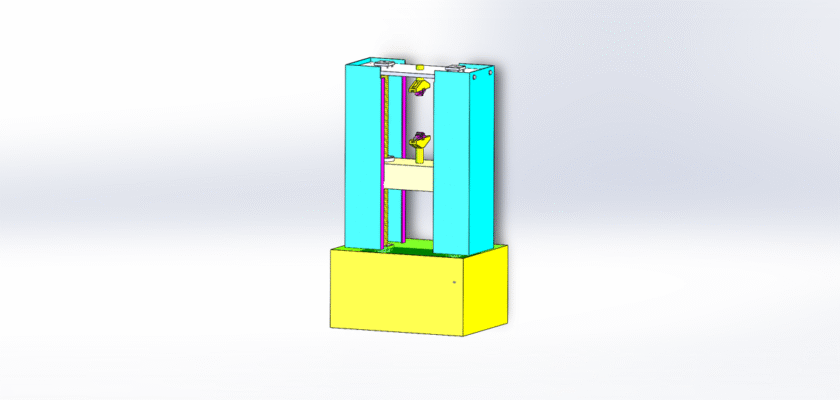

Desbloquee la precisión y el control con nuestro gratuito Banco de pruebas Dibujo. Este detallado conjunto de dibujos ofrece una visión completa de un equipo versátil y esencial utilizado en una amplia gama de industrias, desde la electrónica hasta la ingeniería mecánica. Un banco de pruebas es un entorno o configuración controlada que permite a ingenieros y técnicos probar rigurosamente el rendimiento, la fiabilidad y la funcionalidad de un dispositivo, componente o sistema.

Al descargar este plano profesional, comprenderá los principios fundamentales de diseño que garantizan resultados precisos y repetibles. Es un recurso ideal para estudiantes, aficionados al bricolaje y profesionales que desean construir su propio aparato de pruebas o simplemente comprender la mecánica de una estación de pruebas fiable. Es un excelente punto de partida para personalizar su propio banco de pruebas, adaptándolo a necesidades específicas, como pruebas de materiales, control de calidad o investigación y desarrollo.

Características principales:

  • Diseño modular y adaptable: El dibujo muestra una estructura de marco modular que se puede reconfigurar fácilmente para adaptarse a diversos requisitos de prueba, desde pequeños circuitos hasta grandes conjuntos mecánicos.
  • Medición y control integrados: El diseño incluye disposiciones para montar instrumentos de prueba esenciales, como sensores, medidores y sistemas de adquisición de datos, creando una estación todo en uno para un análisis integral.
  • Construcción robusta: El dibujo enfatiza un marco robusto y rígido diseñado para minimizar la vibración y la interferencia externa, asegurando la integridad y precisión de los resultados de la prueba.
  • Disposición ergonómica: El diseño prioriza la comodidad y la eficiencia del usuario, con un espacio de trabajo organizado que permite un fácil acceso a las herramientas, los controles y el dispositivo bajo prueba.
  • Aplicaciones versátiles: Este diseño de banco de pruebas es un punto de partida fundamental para una variedad de aplicaciones, desde evaluar el rendimiento de un prototipo hasta realizar controles de calidad de final de línea en una línea de producción.
