Optimice sus proyectos de automatización con nuestro dibujo gratuito de robot pórtico de tres ejes. Un robot pórtico, también conocido como robot cartesiano, es un sistema automatizado altamente efectivo que utiliza una estructura rígida y elevada para mover cargas útiles con increíble precisión a lo largo de tres ejes lineales (X, Y y Z). Este diseño es ideal para aplicaciones que requieren un área de trabajo amplia y alta precisión posicional, como... Operaciones de recogida y colocación, dispensación automatizada y corte por láserNuestro plan integral es un recurso invaluable para ingenieros, estudiantes y aficionados que desean comprender la mecánica, construir su propio sistema o simplemente aprender sobre los principios de la automatización lineal.

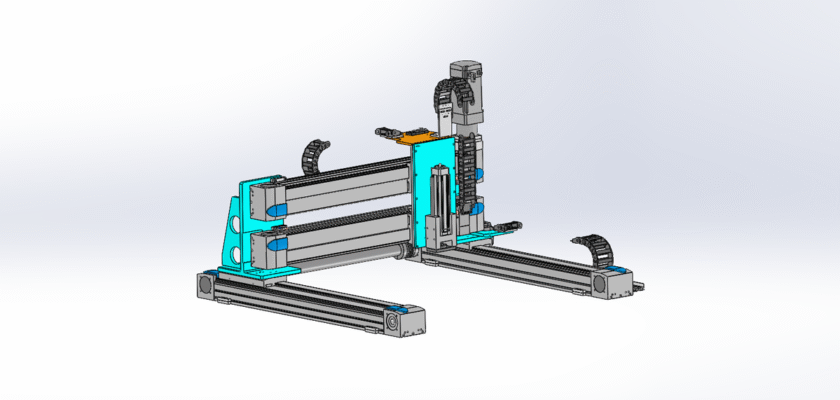

Este dibujo detallado proporciona una visión clara de los componentes principales del robot de pórtico, incluido el marco robusto, las guías lineales y el motores paso a paso o servomotores que impulsan cada eje. Comprenderá a fondo cómo un sistema de control traduce un conjunto de comandos en movimientos coordinados, lo que permite al robot realizar tareas complejas con precisión repetible. Ya sea que esté diseñando una nueva línea de ensamblaje o una solución de automatización personalizada, este dibujo será su guía definitiva. Descárguelo gratis y comience a construir su propio sistema de pórtico de precisión.

Características principales:

  • Gran área de trabajo: El diseño utiliza una estructura de pórtico superior, lo que permite un gran espacio de trabajo sin comprometer la precisión ni la rigidez estructural.
  • Control de tres ejes: El dibujo detalla el uso de motores independientes para controlar el movimiento a lo largo de los ejes X, Y y Z, lo que permite una amplia gama de movimientos y tareas.
  • Diseño escalable: El diseño se basa en un concepto modular, que permite escalar fácilmente el tamaño de la máquina para adaptarse a las necesidades específicas de su aplicación.
  • Desglose de componentes: Obtenga una visión clara de las partes esenciales, incluidas las rieles lineales, tornillos de bolas o correas y placa de montaje del efector final, y cómo se ensamblan.
  • Alta precisión posicional: El diseño está optimizado para la precisión, lo que lo hace adecuado para aplicaciones donde el posicionamiento repetible es fundamental para el control de calidad.
