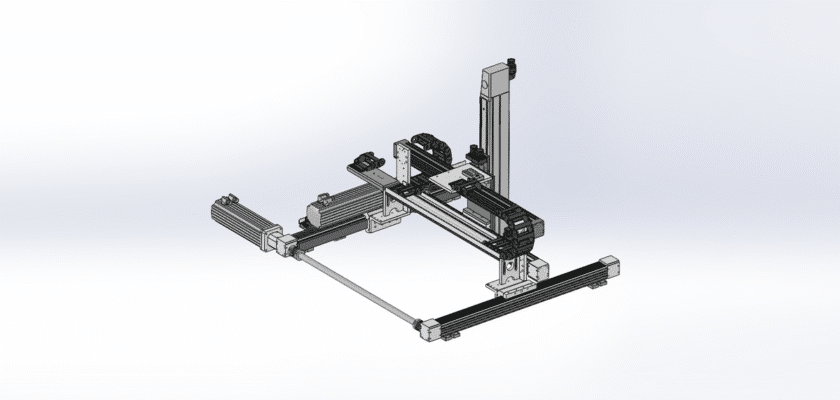

Adéntrese en el mundo de la automatización industrial con nuestro dibujo gratuito de pórtico de tres coordenadas. Un pórtico de tres coordenadas, a menudo denominado... robot cartesiano, Es un sistema de movimiento lineal versátil que proporciona un movimiento preciso a lo largo de tres ejes independientes (X, Y y Z). Este diseño se utiliza ampliamente en la fabricación para tareas como... Pick-and-place, soldadura, pintura y ensamblaje automatizado, Ofrece una amplia área de trabajo y una precisión posicional excepcional. Nuestro plano completo es un recurso invaluable para ingenieros, estudiantes y aficionados que buscan construir, personalizar o simplemente comprender la mecánica de esta potente máquina.

Este dibujo detallado proporciona una visión clara de los componentes principales del pórtico, incluido el marco rígido, las guías lineales y el motores y accionamientos que impulsan cada eje. Comprenderá a fondo cómo estos elementos interactúan para crear un sistema de movimiento fiable y repetible. El esquema está diseñado para ayudarle a apreciar la importancia de la integridad estructural y la alineación de los componentes para lograr una alta precisión. Tanto si diseña una solución automatizada para su empresa como si trabaja en un proyecto de robótica, este dibujo es su guía definitiva. Descárguelo gratis y empiece a construir su propio sistema de pórtico de precisión.

Características principales:

  • Gran área de trabajo: El diseño del pórtico superior permite un amplio espacio de trabajo, lo que lo hace ideal para mover objetos pesados o voluminosos en un área amplia.
  • Control de tres ejes: El dibujo detalla cómo motores separados controlar cada uno de los ejes X, Y y Z, lo que permite una amplia gama de movimientos y tareas.
  • Escalable y modular: El plano se basa en un concepto modular, lo que le permite escalar fácilmente la máquina para adaptarla a sus necesidades de aplicación específicas.
  • Desglose de componentes: Obtenga una visión clara de las partes esenciales, incluidas las carriles lineales, tornillos de bolas o correas y el carro del efector final, y cómo se ensamblan.
  • Alta precisión posicional: El diseño está optimizado para la precisión y la rigidez, lo que lo hace adecuado para aplicaciones donde el posicionamiento exacto es fundamental para el control de calidad.
