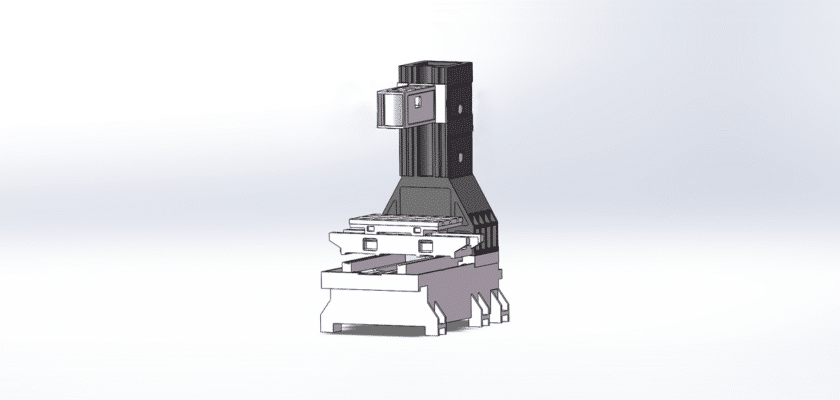

Aumente sus capacidades de fabricación con nuestra completa Modelo óptico del centro de mecanizado vertical (VMC) dibujo. Este poderoso dibujo es un recurso esencial para ingenieros, maquinistas y diseñadores que buscan comprender el complejo funcionamiento de un VMC de última generación con componentes integrados. óptico Tecnología. Un VMC es una pieza clave de la fabricación moderna, utilizado para operaciones complejas de fresado, taladrado y roscado en una amplia gama de materiales. La adición de un modelo óptico Proporciona una nueva dimensión de precisión, permitiendo la medición sin contacto y la verificación de la geometría de la pieza directamente en la máquina.

Esto no es solo un esquema simple; es un plano para construir una máquina de alto rendimiento y calidad. dibujo Detalla minuciosamente los componentes clave del VMC, incluyendo la columna vertical rígida, la mesa móvil, el husillo de alta velocidad y la crucial integración del sensor óptico. Muestra cómo el sistema óptico puede utilizarse para una configuración rápida, controles de calidad durante el proceso y compensación de herramientas en tiempo real, lo que reduce drásticamente los errores de producción y mejora la precisión general de las piezas. Al descargar este documento esencial... dibujoObtendrá el conocimiento para crear una máquina que no solo produce piezas con una precisión excepcional, sino que también agiliza todo el flujo de trabajo de fabricación.

Características principales:

  • Medición óptica integrada: El dibujo resalta la ubicación estratégica del sensor óptico, lo que demuestra su función en la medición sin contacto y de alta velocidad para el control de calidad durante el proceso y la verificación de la configuración.
  • Diseño de columna vertical rígida: Se detalla la estructura robusta del VMC, que minimiza la vibración y la deflexión, garantizando un mecanizado estable y preciso incluso en materiales duros.
  • Husillo de alta velocidad: El esquema proporciona una vista clara del sistema de husillo, que es crucial para lograr acabados superficiales finos y una eliminación eficiente del material durante las operaciones de grabado y fresado.
  • Cambio de herramientas automatizado: En dibujo ilustra un mecanismo de cambio de herramientas totalmente automatizado, que reduce el tiempo de inactividad y permite ejecuciones de producción continuas e ininterrumpidas con una variedad de herramientas de corte.
  • Mayor precisión y confiabilidad: Al combinar un diseño mecánico de alto rendimiento con un sistema óptico avanzado, la máquina mostrada en este dibujo garantiza que cada pieza cumpla con los requisitos dimensionales y de calidad más estrictos.
