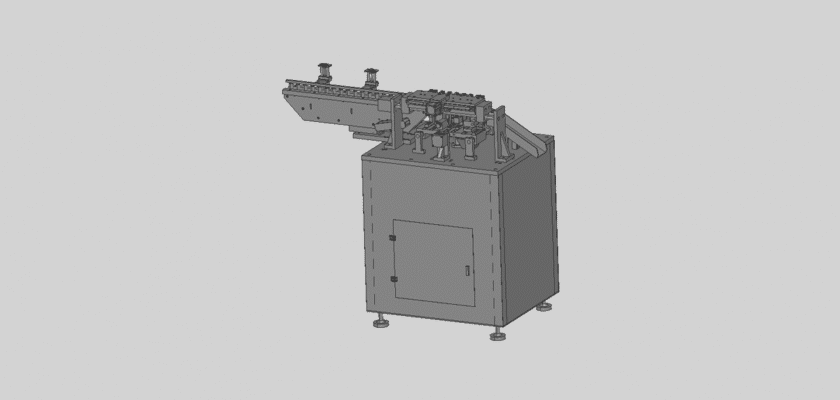

Ce téléchargement gratuit fournit des plans CAO complets pour une machine de découpe et de pliage de fils de condensateur de haute précision. Conçu pour l'industrie de l'assemblage électronique, cet équipement automatisé simplifie le processus fastidieux et chronophage de préparation des condensateurs pour le montage traversant sur circuits imprimés (PCB). Les plans, robustes et fiables, garantissent des découpes et pliages précis et homogènes, réduisant ainsi le gaspillage de composants et améliorant l'efficacité globale de la production. Conçue pour gérer différents types et tailles de condensateurs, cette machine est un outil polyvalent pour tout atelier de fabrication électronique ou de bricolage. En construisant cette machine à partir de nos plans de qualité professionnelle, vous optimisez considérablement votre flux de travail, garantissez le contrôle qualité et réduisez les coûts de main-d'œuvre.

Caractéristiques principales :

  • Découpe et pliage de précision : La conception comprend un mécanisme finement réglé pour une coupe et un pliage précis des fils du condensateur, garantissant que les composants s'adaptent parfaitement aux circuits imprimés et évitant les contraintes mécaniques sur les joints de soudure.
  • Matrices de formage réglables : Les plans détaillent des matrices de formage interchangeables et réglables, permettant une large gamme de configurations de plomb, y compris des coudes à 90 degrés et des formes personnalisées pour répondre aux exigences spécifiques du projet.
  • Alimentation en vrac efficace : Le système est conçu pour fonctionner avec un bol d'alimentation vibrant ou un mécanisme d'alimentation en vrac similaire, permettant un traitement à grande vitesse de grandes quantités de condensateurs sans intervention manuelle constante.
  • Durable et nécessitant peu d’entretien : Les composants structurels de la machine sont conçus pour une durabilité à long terme, avec une disposition accessible qui simplifie la maintenance et le remplacement des outils, minimisant les temps d'arrêt et prolongeant la durée de vie de l'équipement.
