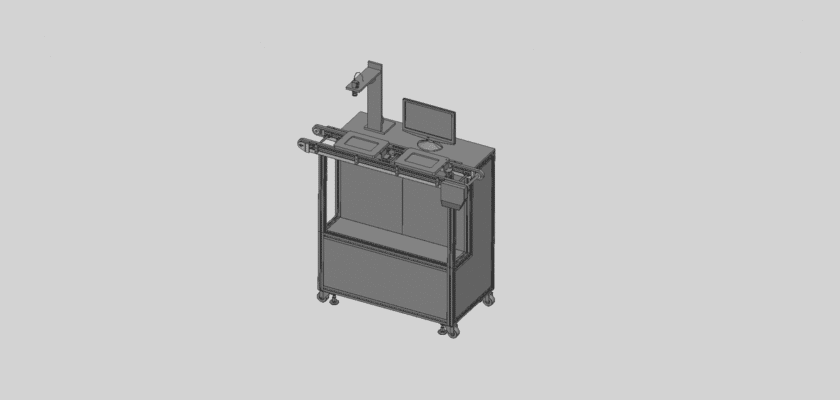

Un dessin d'équipement de détection est une illustration technique qui détaille les composants et la disposition des machines conçues pour détecter des éléments ou des anomalies spécifiques dans diverses applications.
Caractéristiques principales :
- Mécanisme de détection:Schémas illustrant les principaux capteurs ou systèmes de détection utilisés (par exemple, optiques, ultrasoniques, infrarouges) adaptés à l'application spécifique.
- Instruments de mesure:Représentation de dispositifs qui capturent et analysent des données, tels que des caméras, des microphones ou des sondes spécialisées.
- Unité de contrôle: Détails sur l'unité de traitement qui interprète les données des capteurs, exécute les algorithmes de traitement et gère les opérations globales du système.
- Interface utilisateur:Illustrations du panneau de commande, y compris les écrans, les boutons ou les interfaces tactiles qui permettent aux opérateurs de surveiller les performances et d'ajuster les paramètres.
- Cadre mécanique:Informations sur les composants structurels qui abritent l'équipement de détection, y compris les supports, les boîtiers et toutes les pièces mobiles.
- Systèmes de sortie de données: Diagrammes montrant comment les données détectées sont signalées ou affichées, telles que les moniteurs, les imprimantes ou les connexions réseau pour le transfert de données.
- Alimentation électrique: Détails concernant les besoins et les sources d'alimentation, y compris les connexions électriques, les batteries ou les systèmes de secours pour plus de fiabilité.
Ce dessin sert de référence essentielle pour les ingénieurs, techniciens et concepteurs impliqués dans le développement, l'installation et la maintenance des équipements de détection, garantissant un fonctionnement efficace et des capacités de dépannage dans divers secteurs.
