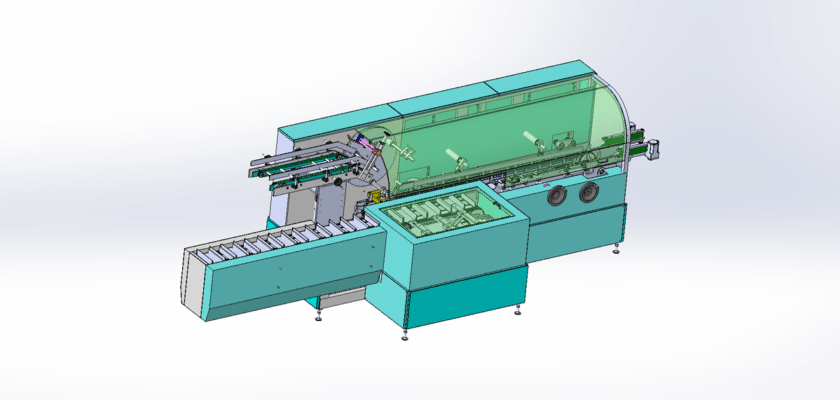

Le dessin d'une encartonneuse continue à grande vitesse est une illustration technique détaillée qui décrit la conception et le fonctionnement d'une machine spécialement conçue pour l'emballage efficace et rapide de produits en cartons. Cet équipement est essentiel dans des secteurs tels que l'agroalimentaire, la pharmacie et les biens de consommation, où rendement élevé et fiabilité sont essentiels.

Caractéristiques principales :

  • Disposition générale:Une vue complète de la structure de la machine, présentant la disposition des composants clés impliqués dans le processus de mise en carton, y compris l'alimentation du produit, la zone de formage du carton, la section de remplissage et la décharge.
  • Mécanisme d'alimentation du produit:Schémas illustrant les systèmes qui transportent les produits vers la zone de mise en carton, qui peuvent inclure des bandes transporteuses, des ascenseurs ou des alimentateurs automatisés conçus pour une manipulation fluide et précise.
  • Mécanisme de formation de carton:Informations détaillées sur les composants responsables du montage des cartons à partir de flans plats, qui peuvent inclure des bras pliants, des applicateurs de colle ou des guides mécaniques qui assurent un assemblage correct des cartons.
  • Mécanisme de remplissage:Illustrations montrant comment les produits sont insérés avec précision dans les cartons, ce qui peut impliquer des bras robotisés ou des dispositifs de remplissage spécialisés qui garantissent un placement correct et évitent les dommages.
  • Mécanisme d'étanchéité:Descriptions des systèmes qui fixent les cartons après le remplissage, qui peuvent inclure des applicateurs de ruban adhésif, des systèmes de colle thermofusible ou des mécanismes de rangement pour assurer un transport en toute sécurité.
  • Panneau de contrôle:Informations sur l'unité de contrôle centrale qui gère les opérations de la machine, permettant aux opérateurs de surveiller les processus, d'ajuster les paramètres et d'accéder aux données de performance en temps réel.
  • Interface utilisateur: Détails sur l'écran tactile ou le panneau de commande qui offre un accès intuitif aux paramètres de la machine, y compris les vitesses de mise en carton, les types de produits et les réglages opérationnels.
  • Systèmes de contrôle de la qualité:Diagrammes montrant des capteurs intégrés qui surveillent le processus de mise en carton pour la cohérence et la précision, garantissant que chaque carton est correctement formé, rempli et scellé.
  • Cadre mécanique:Informations sur les composants structurels qui soutiennent la machine, assurant la stabilité et la durabilité pendant les opérations à grande vitesse.
  • Caractéristiques de sécurité:Informations concernant les mécanismes de sécurité, tels que les arrêts d'urgence, les dispositifs de sécurité et les capteurs conçus pour garantir un fonctionnement sûr tout au long du processus de mise en carton.
  • Alimentation électrique:Informations sur les exigences électriques et les systèmes de secours pour assurer un fonctionnement fiable.

Ce dessin sert de référence essentielle pour les ingénieurs et techniciens impliqués dans la conception, l'assemblage et la maintenance de la machine de mise en carton continue à grande vitesse, garantissant des normes élevées d'efficacité, de précision et d'efficacité opérationnelle dans les applications de mise en carton.
