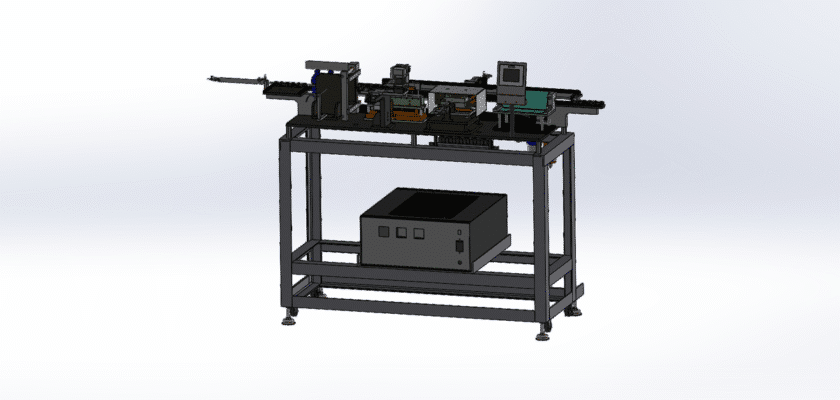

Optimisez votre processus de fabrication électronique avec notre outil gratuit dessin d'un Machine automatique de soudage et d'inspection d'inducteurs. Ce fichier CAO indispensable est une ressource précieuse pour les ingénieurs, les concepteurs et les étudiants axés sur l'automatisation et le contrôle qualité dans l'assemblage électronique. Ce détail dessin offre une vue détaillée d'une machine sophistiquée conçue pour automatiser la soudure précise et l'inspection post-soudure des inducteurs sur une carte de circuit imprimé. En automatisant ces tâches critiques et répétitives, cette machine garantit des niveaux élevés de cohérence et de fiabilité, réduisant considérablement le risque d’erreur humaine et augmentant le débit de production. La conception intègre des bras robotiques avancés, des systèmes de vision et un mécanisme de soudure finement réglé.

Ce dessin vous permettra d'explorer les aspects mécaniques et automatisés d'une chaîne d'assemblage électronique moderne. Les détails haute résolution capturent chaque composant, depuis les mécanismes d'alimentation qui alimentent les inducteurs jusqu'aux caméras à grande vitesse utilisées pour l'inspection finale. Que vous construisiez un prototype, que vous étudiiez pour un cours ou que vous optimisiez une ligne de production existante, ce fichier offre les informations techniques dont vous avez besoin. Téléchargez ceci gratuitement dessin aujourd'hui pour améliorer votre compréhension de l'automatisation industrielle et obtenir un avantage concurrentiel dans le monde en évolution rapide de la fabrication électronique.

Caractéristiques principales :

  • Processus de soudage automatisé: Le dessin illustre un mécanisme de soudage précis et automatisé, y compris la manipulation des composants et l'application précise de la soudure.
  • Système d'inspection intégré:Le fichier CAO détaille l'utilisation d'une caméra haute résolution et d'un logiciel de vision pour l'inspection visuelle automatisée, garantissant la qualité du produit et détectant les défauts de soudure courants.
  • Flux de travail rationalisé:La conception montre un flux de travail efficace depuis l'entrée des composants jusqu'à la sortie du produit final, minimisant l'intervention manuelle et maximisant le débit.
  • Ingénierie de haute précision:Le document comprend des dimensions précises et des spécifications techniques pour les composants critiques, garantissant l'exactitude et la fiabilité des tâches d'assemblage électronique critiques.
  • Ressource pédagogique et professionnelle: Ce dessin est un outil idéal à des fins éducatives, fournissant un exemple concret d'automatisation industrielle et de robotique, ainsi que pour une application professionnelle dans la fabrication et l'ingénierie.
