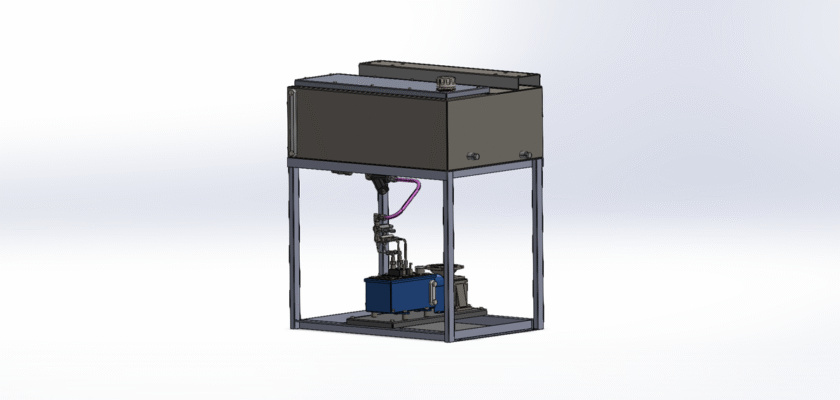

Découvrez l'ingénierie derrière le refroidissement moderne avec notre dessin technique gratuit d'un refroidisseur industrielCette ressource essentielle est indispensable aux ingénieurs mécaniciens, aux professionnels du CVC et aux étudiants. Les plans détaillés offrent une vue d'ensemble complète des principaux composants d'un refroidisseur, notamment le compresseur, le condenseur, le détendeur et l'évaporateur. En téléchargeant ce schéma, vous comprendrez en profondeur le cycle de réfrigération à compression de vapeur et son application pour évacuer efficacement la chaleur d'un procédé ou d'un espace, principe fondamental du génie thermique.

Un refroidisseur industriel est essentiel pour maintenir une température précise dans diverses applications, de la fabrication et de la transformation alimentaire aux installations médicales. Notre jeu de dessins illustre clairement l'interconnexion de ces composants et la circulation du réfrigérant pour absorber et dissiper la chaleur. Ces connaissances sont précieuses pour la conception, le dépannage et la maintenance des systèmes. Que vous travailliez sur un nouveau projet, que vous prépariez une certification ou que vous soyez simplement curieux des technologies de refroidissement à grande échelle, ce dessin est un atout indispensable pour votre bibliothèque professionnelle et pédagogique.

Caractéristiques principales :

  • Compresseur: Le dessin détaille la conception du compresseur, qui est le cœur du système, chargé d'augmenter la pression et la température de la vapeur de réfrigérant.
  • Condenseur: Les plans illustrent le rôle du condenseur dans le rejet de la chaleur du réfrigérant à haute pression vers un fluide de refroidissement comme l'air ou l'eau.
  • Évaporateur: Le document présente l’évaporateur, où le réfrigérant absorbe la chaleur du fluide refroidi, le transformant en vapeur à basse pression.
  • Détendeur : La conception met en valeur la fonction du détendeur, qui contrôle le débit de réfrigérant dans l'évaporateur, garantissant une efficacité de refroidissement optimale.
