MechStream est fier de présenter ce dessin 3D essentiel et gratuit d'armoire JP, une ressource essentielle pour les ingénieurs électriciens, les tableautiers et les concepteurs d'installations. L'armoire JP, unité de distribution basse tension (BT) complète, est essentielle pour combiner la distribution d'énergie, le comptage, la compensation et la protection dans un seul boîtier intégré. Elle est largement utilisée dans les postes électriques, les installations industrielles et les bâtiments commerciaux pour une gestion efficace de l'énergie.
Ce modèle 3D de haute qualité offre une représentation spatiale complète, bien supérieure aux configurations 2D traditionnelles. Il permet aux concepteurs de visualiser précisément l'empreinte, le volume et les caractéristiques externes de l'armoire. Utilisez-le pour réaliser des tâches de conception cruciales, comme la détection des conflits dans les locaux électriques exigus, la planification des entrées et sorties de câbles et la garantie d'un dégagement suffisant pour la maintenance et l'exploitation.
L'intégration de ce plan 3D d'armoire JP à votre projet d'usine ou de modèle d'information du bâtiment (BIM) est transparente. Il permet de vérifier l'agencement des équipements et simplifie l'ensemble du processus, de la conception à l'installation. Téléchargez ce fichier dès aujourd'hui pour améliorer la précision et l'efficacité de la conception de votre système électrique basse tension.
Caractéristiques principales :

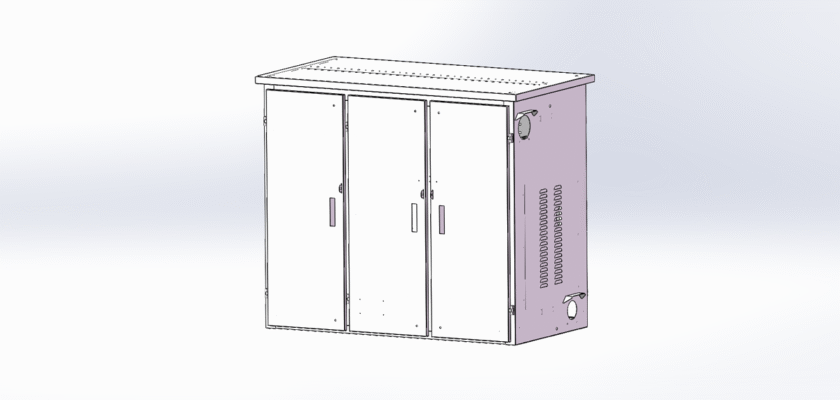

- Modèle 3D à l'échelle : Un jumeau numérique précis 1:1 d'une armoire JP standard, capturant ses dimensions extérieures (hauteur, largeur, profondeur) pour un ajustement spatial parfait.
- Caractéristiques externes détaillées : Inclut des éléments externes clés tels que des poignées de porte, des persiennes de ventilation et des fenêtres d'inspection, offrant une représentation réaliste pour la visualisation du projet.
- Vérification spatiale : Idéal pour valider l'allocation de l'espace au sol, vérifier les dégagements par rapport aux murs ou à d'autres équipements et planifier les voies de transport et d'installation.
- Large compatibilité CAO : Livré dans des formats 3D universels (comme .step ou .iges) pour garantir une importation facile dans SolidWorks, Inventor, Revit, AutoCAD 3D et d'autres plates-formes de conception.
- Accélérateur de flux de travail de conception : Permet une intégration immédiate dans les assemblages au niveau du système, aidant à finaliser plus rapidement les aménagements des salles électriques et les nomenclatures (BOM).
