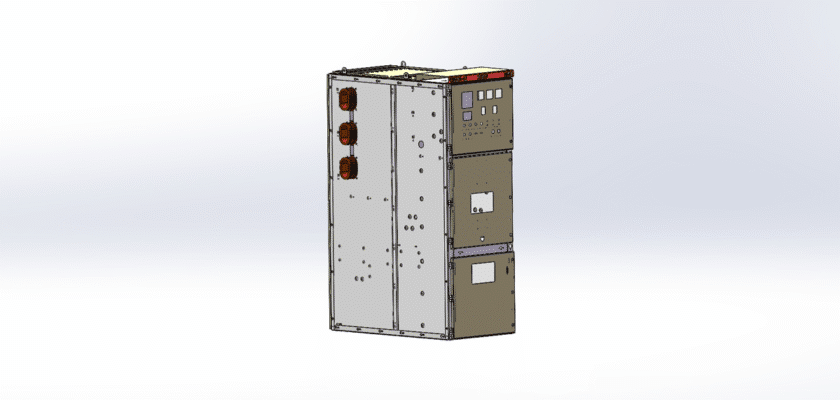

MechStream fournit gratuitement ce plan essentiel de l'armoire centrale KYN28, un fichier CAO spécialisé destiné aux ingénieurs électriciens et aux concepteurs d'appareillages de commutation. La gamme KYN28 est une gamme haut de gamme d'appareillages de commutation moyenne tension (MT), blindés et isolés par air. Ce plan détaille l'armoire centrale, souvent utilisée comme panneau de couplage ou de sectionnement de barres, essentielle pour connecter ou isoler les différentes sections du jeu de barres principal d'une grande gamme d'appareillages de commutation.

Ce plan 2D est indispensable pour créer des implantations complètes de postes. Si les plans d'alimentation ou d'arrivée standard sont courants, l'armoire de couplage présente une configuration interne et des exigences de connexion spécifiques. Ce plan fournit les dimensions exactes et la disposition des composants nécessaires pour placer cette unité entre deux sections d'appareillage, garantissant ainsi un alignement parfait des connexions de jeux de barres.

En téléchargeant ce fichier CAO gratuit, vous pouvez planifier avec précision votre local d'appareillage, vérifier les dégagements nécessaires à la maintenance et garantir la précision de la conception de votre ensemble KYN28. Ce fichier est indispensable pour la conception de systèmes de distribution d'énergie résilients et flexibles (par exemple, 11 kV, 12 kV) nécessitant une configuration à deux sections ou “ réseau principal-raccordement-réseau principal ”.

Caractéristiques principales :

  • Conception d'unité spécifique : Détaille la construction unique de l'armoire centrale KYN28, conçue spécifiquement pour les applications de couplage de bus.
  • Vues 2D précises : Comprend des vues précises du plan, de l'avant et de l'élévation latérale avec des dimensions critiques pour une intégration transparente dans un ensemble d'appareillage de commutation plus grand.
  • Détail de la connexion du jeu de barres : Illustre clairement la disposition des connexions du jeu de barres principal, garantissant un alignement correct entre les panneaux adjacents.
  • Répartition des composants : Montre la disposition standard du disjoncteur de couplage de bus interne (ou sectionneur) et son mécanisme de fonctionnement.
  • Compatible avec AutoCAD : Livré dans un format standard .dwg ou .dxf, prêt à être utilisé immédiatement dans tous les principaux logiciels d'ingénierie CAO 2D.
