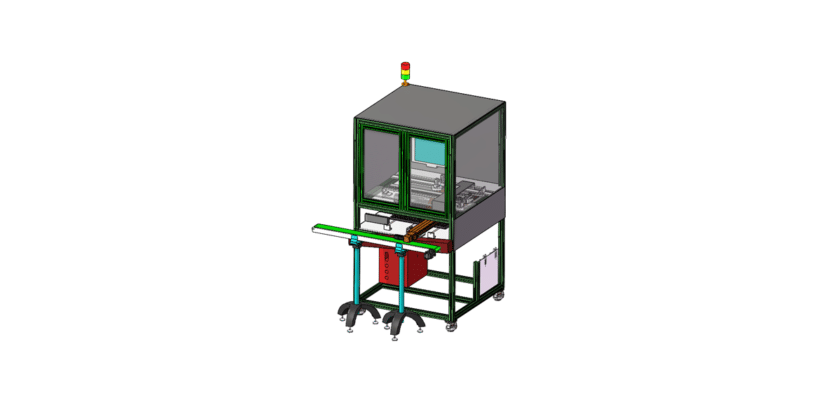

Un dessin de machine de détection de fuites est une illustration technique qui décrit les composants et la disposition d'une machine conçue pour identifier et mesurer les fuites dans divers systèmes, tels que des tuyaux, des réservoirs ou des enceintes.
Caractéristiques principales :
- Zone d'inspection:Schémas montrant l'espace désigné où les éléments sont placés pour les tests d'étanchéité, comportant souvent des fixations ou des pinces qui maintiennent solidement les composants pendant le processus d'inspection.
- Capteurs de détection:Représentation des capteurs utilisés pour détecter les fuites, qui peuvent inclure des capteurs de pression, des capteurs à ultrasons ou des détecteurs de gaz, indiquant leur placement pour une sensibilité et une précision optimales.
- Unité de contrôle:Informations sur l'unité de traitement qui gère les opérations de test, analyse les données des capteurs et détermine la présence et la gravité des fuites.
- Interface utilisateur:Illustrations du panneau de commande ou de l'écran tactile qui permet aux opérateurs de surveiller le processus de test, de définir les paramètres et d'afficher les résultats et les alertes en temps réel.
- Systèmes de sortie de données: Diagrammes montrant comment les résultats des tests sont affichés ou enregistrés, y compris les affichages numériques, les alarmes pour les fuites détectées et les connexions aux systèmes de gestion des données pour la création de rapports et l'analyse.
- Cadre mécanique: Détails sur les composants structurels qui soutiennent la machine, assurant la stabilité et la précision lors des inspections, y compris les supports ou boîtiers pour capteurs.
- Système de manutention:Informations sur tous les systèmes de convoyage ou mécanismes automatisés qui transportent les articles à travers la zone d'inspection, garantissant un traitement efficace et minimisant les erreurs de manutention.
- Alimentation électrique: Détails concernant les besoins en énergie, y compris les connexions électriques et tous les systèmes de secours pour assurer un fonctionnement fiable.
Ce dessin sert de référence complète pour les ingénieurs et techniciens impliqués dans la conception, l'assemblage et la maintenance des machines de détection de fuites, garantissant un contrôle qualité efficace et une efficacité opérationnelle dans diverses applications.
