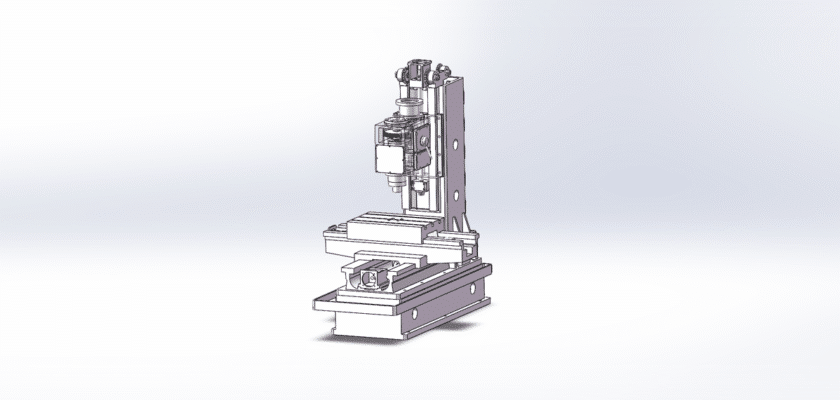

Découvrez la conception exceptionnelle d'une fraiseuse sans table de travail relevable grâce à notre dessin détaillé et complet, disponible gratuitement en téléchargement. Ce modèle CAO est idéal pour les ingénieurs, les étudiants et les amateurs souhaitant comprendre la mécanique de base et la construction d'une installation de fraisage robuste et hautement stable. La conception privilégie la rigidité et la précision en supprimant le mouvement vertical de la table de travail, une caractéristique souvent recherchée dans la fabrication de haute précision et les opérations de coupe intensives. Ce dessin fournit toutes les vues et tous les détails nécessaires pour étudier, reproduire ou modifier la machine pour vos projets spécifiques ou à des fins pédagogiques.
Caractéristiques principales :
Notre dessin décrit minutieusement les composants essentiels de cette fraiseuse spécialisée. La conception à banc fixe et table de travail fixe offre une base solide, réduisant considérablement les vibrations et améliorant la précision d'usinage. Cette configuration permet d'obtenir des états de surface supérieurs et des tolérances plus strictes sur les pièces finies. Le dessin détaille également l'assemblage de la colonne, de la tête de broche et du chariot, illustrant comment les mouvements verticaux et horizontaux sont réalisés par la broche et le chariot plutôt que par la table. Vous découvrirez les éléments structurels qui contribuent à sa robustesse, la disposition du système d'entraînement et l'assemblage de toutes les pièces mécaniques essentielles. Téléchargez le dessin dès aujourd'hui pour découvrir une approche classique et efficace de la construction d'une fraiseuse.
