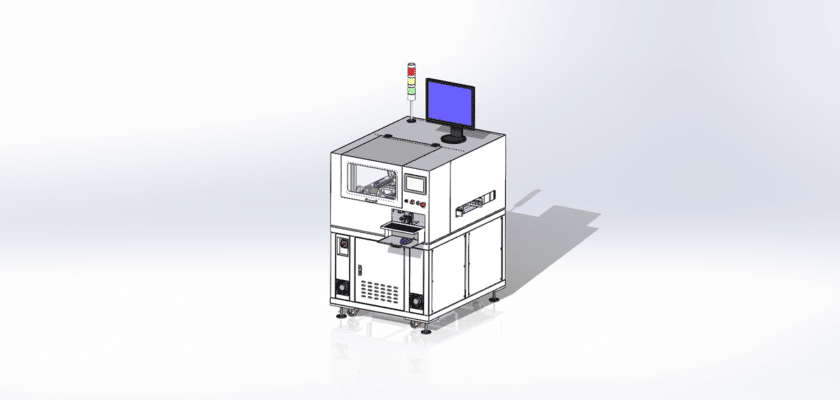

Un dessin de machine à code-barres visuel en ligne pour montage en surface (CMS) est une illustration technique qui présente les composants et l'agencement d'une machine conçue pour l'inspection visuelle en temps réel et la lecture de codes-barres sur les lignes d'assemblage CMS. Ce type de machine est essentiel pour garantir le contrôle qualité et la traçabilité des composants pendant le processus de fabrication.

Caractéristiques principales :

  • Zone d'inspection:Schémas montrant l'espace désigné où passent les cartes de circuits imprimés ou les composants pour une inspection visuelle, avec des dispositifs qui maintiennent solidement les éléments pendant le processus de numérisation.
  • Système de caméra:Représentation de caméras haute résolution positionnées pour capturer des images des composants et des codes-barres, garantissant une couverture optimale pour une numérisation et une inspection précises.
  • Scanner de codes-barres: Détails sur le système intégré de lecture de codes-barres qui lit et vérifie les codes-barres sur les composants, garantissant une identification et une traçabilité appropriées.
  • Configuration de l'éclairage:Informations sur le système d'éclairage, tel que les lumières LED, conçu pour fournir des conditions d'éclairage cohérentes pour l'inspection visuelle et la lecture de codes-barres.
  • Unité de contrôle: Informations sur l'unité de traitement qui gère les opérations d'inspection et de numérisation, analyse les images capturées et vérifie les données de codes-barres par rapport à la base de données de production.
  • Interface utilisateur:Illustrations du panneau de commande ou de l'écran tactile qui permettent aux opérateurs de surveiller les processus d'inspection et de numérisation, d'ajuster les paramètres et d'afficher les résultats en temps réel.
  • Systèmes de sortie de données: Diagrammes montrant comment les résultats d'inspection et de numérisation sont communiqués, y compris les affichages numériques pour un retour immédiat, l'enregistrement des données pour le suivi des mesures de qualité et les connexions à des systèmes externes pour la création de rapports.
  • Cadre mécanique:Informations sur les composants structurels qui soutiennent la machine, assurant la stabilité et la précision pendant le fonctionnement.
  • Alimentation électrique: Détails concernant les besoins en énergie, y compris les connexions électriques et tous les systèmes de secours pour assurer un fonctionnement fiable.

Ce dessin sert de référence complète pour les ingénieurs et techniciens impliqués dans la conception, l'assemblage et la maintenance des machines de codes-barres visuels en ligne SMT, garantissant des normes élevées de contrôle qualité et d'efficacité opérationnelle dans les processus de fabrication électronique.
