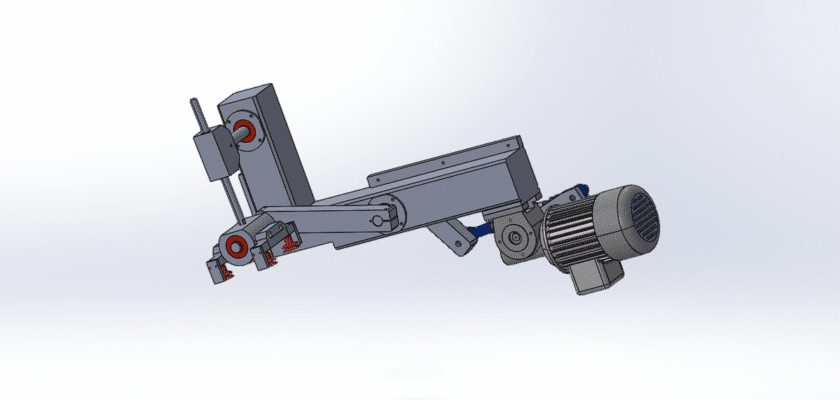

Maîtrisez les fondamentaux de l'automatisation industrielle avec notre dessin détaillé d'un Mécanisme Pick-and-Place super classique à 90 degrésCette ressource gratuite et téléchargeable est indispensable pour les étudiants, les ingénieurs et les concepteurs qui souhaitent comprendre les principes fondamentaux de la manipulation rapide et répétable de composants. Ce mécanisme est un élément fondamental de nombreuses applications industrielles, notamment la fabrication électronique, les chaînes de montage et l'emballage. Notre schéma offre un aperçu détaillé de la conception simple et efficace du système, illustrant comment un simple mouvement rotatif se transforme en un mouvement de bras précis à 90 degrés, suivi d'un mouvement vertical linéaire. Il détaille minutieusement le système de galet suiveur, les liaisons et les actionneurs qui fonctionnent en parfaite synchronisation pour prélever un élément d'un endroit à un autre avec une rapidité et une précision exceptionnelles. Cette ressource est idéale à des fins pédagogiques, comme référence lors du prototypage ou pour inspirer votre prochain projet de conception. Sa simplicité et sa fiabilité en font un outil d'ingénierie mécanique intemporel.

Caractéristiques principales :

  • Mouvement simultané:La conception fournit une illustration claire de la manière dont une seule rotation d'entrée entraîne simultanément le balancement angulaire et la levée verticale du bras, maximisant ainsi l'efficacité.
  • Précision entraînée par came:Une caractéristique clé est le système de came et de suiveur qui dicte le profil de mouvement exact, garantissant une accélération et une décélération en douceur du bras pour éviter d'endommager les composants.
  • Empreinte compacte:La conception élégante du mécanisme permet un petit facteur de forme, ce qui le rend idéal pour l'intégration dans des lignes de production encombrées où l'espace est primordial.
  • Haute répétabilité:Conçu pour une durabilité et des performances constantes, ce mécanisme offre un degré élevé de répétabilité positionnelle, crucial pour les tâches d'assemblage de précision.
  • Effecteur terminal polyvalent:La conception du bras permet la fixation facile de divers pinces ou ventouses, lui permettant de gérer une large gamme de composants, des petites puces aux pièces plus grandes.
