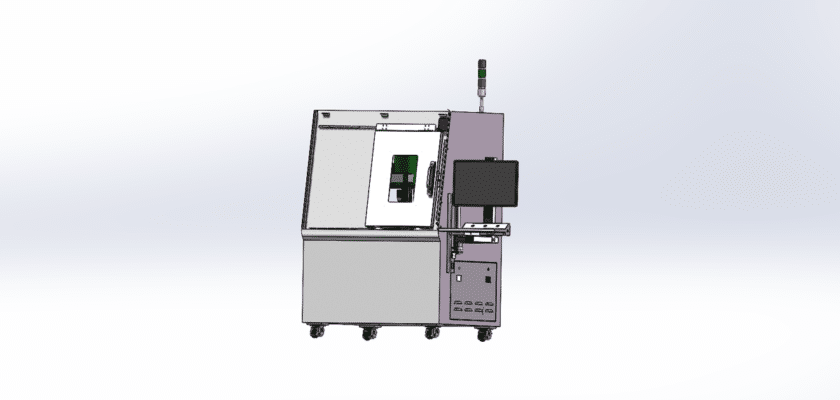

Un dessin d'équipement d'inspection par rayons X est une illustration technique décrivant les composants et la disposition d'un équipement conçu pour l'inspection par rayons X de matériaux ou de composants. Ce type d'équipement est essentiel au contrôle qualité, aux essais non destructifs et aux évaluations de sécurité dans divers secteurs, notamment l'industrie manufacturière, l'aérospatiale et la santé.
Caractéristiques principales :
- Source de rayons X:Schémas montrant le tube ou le générateur à rayons X, détaillant son positionnement et ses spécifications pour générer les rayons X nécessaires à l'inspection.
- Chambre d'inspection:Représentation de la zone fermée où sont placés les éléments pour l'inspection aux rayons X, dotée d'un blindage pour protéger les opérateurs de l'exposition aux rayonnements.
- Système de détection:Informations sur les détecteurs d'imagerie utilisés pour capturer les images radiographiques, tels que les détecteurs à écran plat numériques ou les systèmes à film.
- Porte-échantillon: Détails sur les dispositifs ou supports qui positionnent solidement les éléments inspectés, garantissant la stabilité et l'alignement correct pendant le processus de radiographie.
- Unité de contrôle:Informations sur l'unité centrale de traitement qui gère les opérations d'inspection aux rayons X, y compris les paramètres de temps d'exposition, d'intensité et de traitement d'image.
- Interface utilisateur:Illustrations du panneau de commande ou de l'écran tactile qui permettent aux opérateurs de surveiller le processus d'inspection, de définir les paramètres et de visualiser les images et les résultats en temps réel.
- Systèmes de sortie de données: Diagrammes montrant comment les résultats d'inspection sont enregistrés et communiqués, y compris les affichages numériques pour un retour d'information immédiat, le stockage des données pour l'analyse et les connexions pour la création de rapports vers des systèmes externes.
- Cadre mécanique:Informations sur les composants structurels qui supportent l'équipement d'inspection par rayons X, garantissant stabilité et précision pendant le fonctionnement.
- Caractéristiques de sécurité: Détails concernant les mesures de sécurité, telles que les systèmes d'arrêt d'urgence, le blindage contre les rayonnements et les verrouillages de sécurité pour protéger les opérateurs et garantir le respect des réglementations de sécurité.
- Alimentation électrique:Informations sur les besoins en énergie, y compris les connexions électriques et tous les systèmes de secours permettant de maintenir un fonctionnement fiable.
Ce dessin sert de référence complète pour les ingénieurs et techniciens impliqués dans la conception, l'assemblage et la maintenance des équipements d'inspection par rayons X, garantissant des normes élevées de contrôle qualité et de sécurité opérationnelle dans diverses applications.
