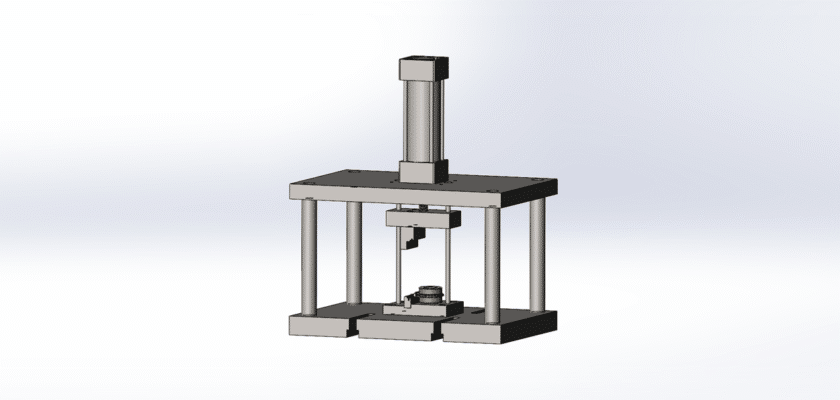

Domine a arte da fabricação de bobinas com nosso Ferramenta de dobra de bobina desenho, disponível para download gratuito no MechStream! Este desenho técnico detalhado é um recurso crucial para engenheiros, técnicos e amadores envolvidos na produção de transformadores, indutores e outros componentes enrolados. O desenho fornece uma visão abrangente do design e da função de uma ferramenta especializada usada para moldar e dobrar bobinas com precisão, garantindo encaixe e alinhamento perfeitos para o enrolamento do fio. O documento descreve as dimensões e características críticas da ferramenta, incluindo os mandris de dobra, os mecanismos de fixação e a placa de base, todos projetados para alcançar resultados consistentes e repetíveis. Ao baixar este desenho, você obterá uma compreensão mais profunda dos princípios de dobra de chapas metálicas aplicados a componentes elétricos delicados. Esta ferramenta é essencial tanto para prototipagem em pequena escala quanto para grandes séries de fabricação, pois garante a integridade e a precisão dimensional da bobina, o que impacta diretamente o desempenho da bobina final. Esta é a sua chance de acessar informações de design de nível profissional que aprimorarão significativamente seus projetos e capacidades de produção.
Principais recursos:
- Mecanismo de dobra preciso: O desenho detalha os mandris e formas de dobra da ferramenta, projetados para criar dobras precisas e limpas no material da bobina. Essa precisão é vital para garantir que a bobina se encaixe corretamente no conjunto da bobina e evitar danos ao isolamento do fio durante o enrolamento.
- Design ajustável: Os planos mostram uma configuração ajustável, permitindo que a ferramenta seja adaptada a diferentes tamanhos e formatos de bobina. Essa versatilidade a torna um recurso valioso para oficinas que lidam com uma variedade de projetos de enrolamento, reduzindo a necessidade de múltiplas ferramentas especializadas.
- Construção durável: O desenho especifica o uso de materiais robustos, como aço para ferramentas ou alumínio de alta resistência, para os componentes da ferramenta. Isso garante que a ferramenta de dobra resista ao uso repetido e mantenha sua precisão ao longo do tempo, tornando-a uma parte confiável do seu processo de produção.
- Operação ergonômica e segura: O design inclui recursos que promovem facilidade de uso e segurança, como guias de alinhamento claramente marcadas e pontos de fixação estáveis. Esses detalhes ajudam a minimizar erros do operador e reduzem o risco de ferimentos, garantindo a mais alta qualidade de produção.
