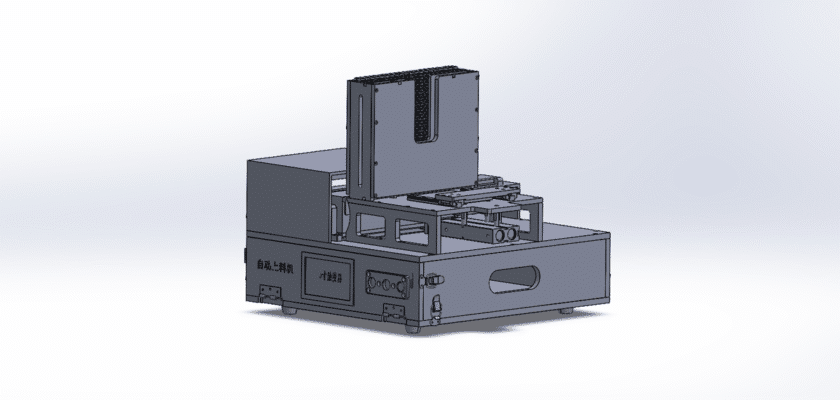

Baixe nosso desenho de engenharia gratuito de um Carregador Automático de Componentes Eletrônicos, uma máquina vital nas modernas linhas de montagem eletrônica. Este desenho detalhado oferece uma visão abrangente do projeto mecânico e dos princípios operacionais de um sistema de coleta e colocação de alta velocidade. É um recurso inestimável para estudantes, engenheiros e amadores envolvidos em mecatrônica, automação e fabricação de PCBs. O desenho descreve meticulosamente os mecanismos complexos, desde o preciso braço robótico até os alimentadores de componentes e sistemas de visão, mostrando como esses elementos trabalham em harmonia para inserir minúsculos componentes em placas de circuito com incrível velocidade e precisão. Este recurso gratuito é perfeito para projetos acadêmicos, referências profissionais de design ou simplesmente para satisfazer sua curiosidade sobre o funcionamento interno de equipamentos de fabricação automatizados. Ao estudar este desenho, você obterá uma compreensão mais profunda da engenharia necessária para construir máquinas de produção eletrônica eficientes e confiáveis.
Principais recursos:
- Pick-and-Place de alta velocidade: O desenho ilustra os mecanismos pneumáticos e servoacionados que permitem o rápido manuseio e posicionamento dos componentes.
- Sistemas de alimentação de componentes: Ele fornece uma visão detalhada de vários tipos de alimentadores, incluindo alimentadores de fita e carretel, bandeja e tubo, e sua integração ao carregador.
- Integração do Sistema de Visão: O desenho mostra como as câmeras são usadas para centralização de componentes, reconhecimento de marcas fiduciais e detecção de defeitos para garantir uma montagem perfeita.
- Design modular: Ele destaca a modularidade do sistema, permitindo fácil configuração e dimensionamento para acomodar diferentes necessidades de produção.
- Integridade Estrutural: O desenho detalha a estrutura robusta e os sistemas de trilhos precisos que garantem estabilidade e repetibilidade para produção de alto volume.
