Dê início ao seu próximo projeto com nosso detalhado Pequena fresadora CNC Desenho, disponível agora para download gratuito. Este projeto é o recurso perfeito para amadores, fabricantes e engenheiros interessados em construir sua própria máquina CNC de mesa ou em entender a mecânica por trás da manufatura automatizada de precisão. Pequenas fresadoras CNC são a base da prototipagem rápida, da criação de peças personalizadas e de projetos avançados do tipo "faça você mesmo". Este desenho abrangente fornece um projeto completo, eliminando as suposições do processo de design e fornecendo uma base sólida para uma construção bem-sucedida.

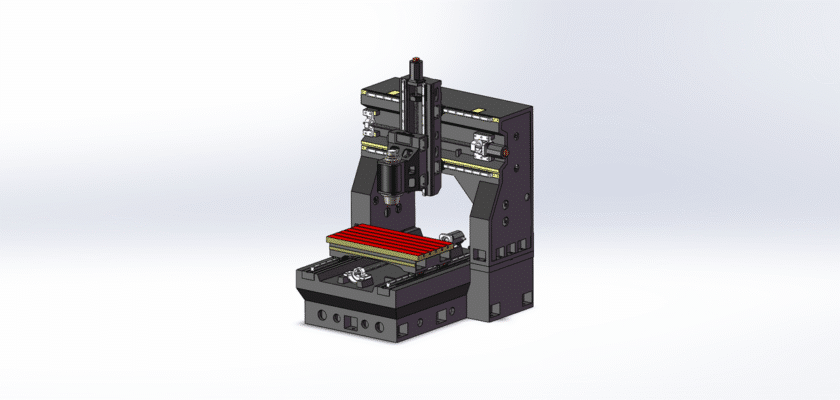

Projetado com clareza e praticidade em mente, nosso desenho captura todos os conjuntos e componentes essenciais de uma máquina de mesa de 3 eixos típica. É uma ferramenta educacional inestimável para aprender sobre sistemas de movimento, rigidez estrutural e integração de componentes na tecnologia CNC. Quer você planeje seguir o projeto à risca ou adaptá-lo às suas necessidades, este download é o primeiro passo para dar vida às suas aspirações em fresamento CNC.
Principais recursos:
- Sistema completo de 3 eixos: O desenho fornece uma análise detalhada dos conjuntos dos eixos X, Y e Z, incluindo especificações para trilhos lineares, parafusos de avanço e montagens de motor de passo para movimento preciso e controlado.
- Projeto de estrutura: Uma estrutura clara e robusta é detalhada, muitas vezes utilizando materiais comuns como extrusões de alumínio ou placas de aço, garantindo a estabilidade necessária para uma fresagem precisa.
- Montagem de eixo versátil: O design inclui um sistema de montagem de eixo flexível, projetado para acomodar uma variedade de ferramentas de roteador populares e eixos de alta velocidade comumente usados em construções CNC "faça você mesmo".
- Chamadas de componentes: Os componentes principais são rotulados ao longo do desenho, servindo como uma excelente referência para criar uma lista de materiais (BOM) e obter as peças necessárias para seu projeto.
- Formatos de arquivo universais: O download inclui arquivos DWG, DXF e PDF, garantindo fácil acesso e compatibilidade com seu software CAD, visualizadores ou programas CAM preferidos.
