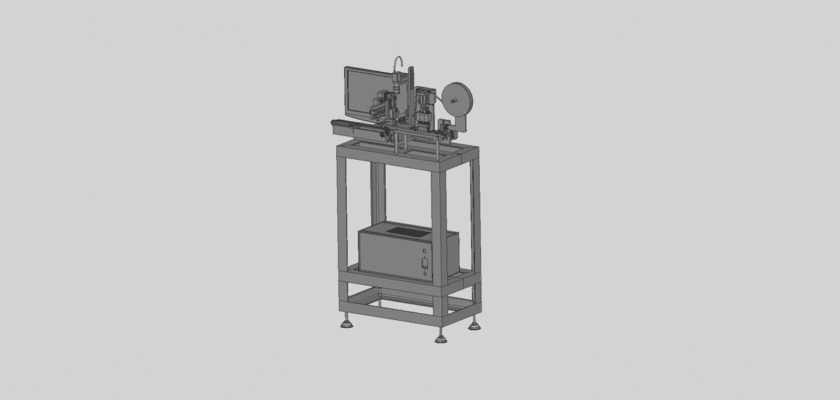

Explore o processo crucial de embalagem de componentes eletrônicos com nosso Máquina de gravação SMD Desenho. Este recurso gratuito é um recurso inestimável para qualquer pessoa na indústria eletrônica, desde estudantes aprendendo sobre processos de fabricação até engenheiros projetando linhas de produção. O desenho fornece uma visão detalhada de uma máquina projetada especificamente para automatizar a colocação de dispositivos de montagem em superfície (SMDs) em embalagens de fita e bobina. Este método é o padrão da indústria para transporte e alimentação de componentes para máquinas pick-and-place em linhas de montagem SMT. Ao baixar este desenho, você obterá um profundo entendimento da operação mecânica da máquina, incluindo o mecanismo de alimentação de componentes, o processo preciso de vedação e o sistema de selagem que prepara a bobina para o envio. O design enfatiza velocidade, precisão e confiabilidade, garantindo que até mesmo os componentes mais delicados e minúsculos sejam embalados com segurança e eficiência. Este desenho é uma excelente ferramenta educacional e uma referência prática para profissionais que buscam otimizar seus processos de fabricação de eletrônicos.

Principais recursos:

  • Alimentação automatizada de componentes:A máquina foi projetada com um sistema de funil ou tigela vibratória para alimentar automaticamente componentes a granel na área de vedação, garantindo uma operação contínua e de alta velocidade.
  • Posicionamento preciso: Um mecanismo de coleta e colocação ou sistema similar posiciona com precisão cada SMD nos bolsos da fita transportadora, mantendo a orientação e o espaçamento corretos para a montagem posterior.
  • Selagem a quente e selagem por pressão: O desenho ilustra os dois métodos principais para fixar a fita de cobertura sobre os bolsos da fita de suporte. Sistemas de vedação a quente e adesiva sensível à pressão são usados para proteger os componentes contra danos e perdas.
  • Manuseio de fitas e rolos:O design inclui bobinas para gerenciar a fita de suporte e a fita de cobertura, juntamente com um mecanismo de enrolamento para enrolar cuidadosamente o produto acabado em um rolo, pronto para transporte.
  • Configurável e Versátil:A máquina pode ser ajustada para lidar com vários tamanhos e tipos de componentes, bem como diferentes larguras de fita, tornando-a uma ferramenta altamente adaptável para uma ampla gama de necessidades de fabricação eletrônica.
