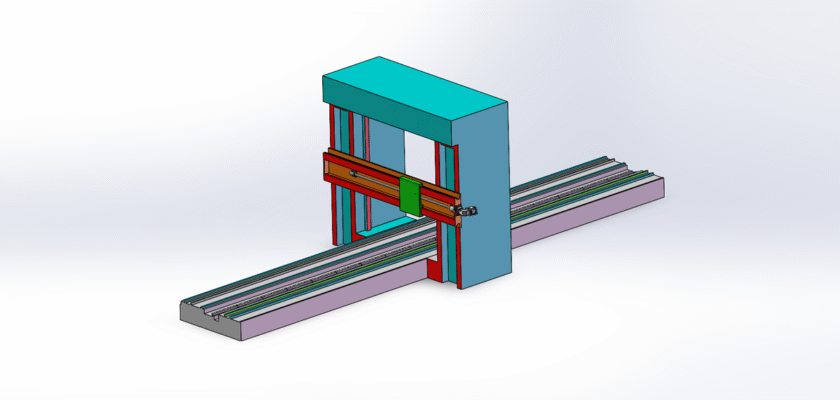

Desvende os segredos do design da fabricação em larga escala com nosso desenho detalhado e gratuito de um Máquina de fresagem de pórtico. Este arquivo CAD abrangente é um recurso essencial para engenheiros, fabricantes e estudantes focados em aplicações industriais pesadas. Os moinhos de pórtico são os carros-chefes de indústrias como aeroespacial, construção naval e fabricação de moldes, conhecidos por sua capacidade de usinar peças enormes com precisão excepcional. Este desenho fornece uma visão incomparável da arquitetura robusta e dos sistemas mecânicos que definem essas máquinas poderosas.

Nosso arquivo meticulosamente preparado oferece um projeto completo, apresentando a icônica estrutura de pórtico suspenso de duas colunas que garante estabilidade e precisão superiores em uma ampla área de trabalho. Ao baixar este desenho, você terá acesso a uma ferramenta valiosa para estudos acadêmicos, uma referência para projetos complexos de engenharia ou inspiração para projetos de máquinas personalizadas. Veja em primeira mão como os componentes trabalham juntos para suportar cargas imensas, mantendo tolerâncias rigorosas, tornando-se um pilar da indústria pesada moderna.

Principais recursos:

  • Estrutura de pórtico robusta: O desenho detalha a viga superior (pórtico) suportada por duas colunas, um projeto que proporciona excelente rigidez e minimiza a vibração durante operações de corte pesadas.
  • Amplo escopo de trabalho: Este design foi desenvolvido especificamente para usinar peças excepcionalmente grandes e pesadas que não cabem em fresadoras padrão, destacando a enorme mesa de trabalho estacionária.
  • Curso do fuso suspenso: O arquivo ilustra claramente como o cabeçote do fuso percorre o trilho transversal do pórtico (eixo Y) e todo o pórtico se move ao longo da base (eixo X), permitindo a cobertura total da peça de trabalho.
  • Projeto de peça estacionária: Ao contrário das fresadoras tradicionais, a peça permanece fixa e a ferramenta se move nos três eixos. Essa arquitetura aumenta a precisão e é ideal para componentes extremamente pesados.
