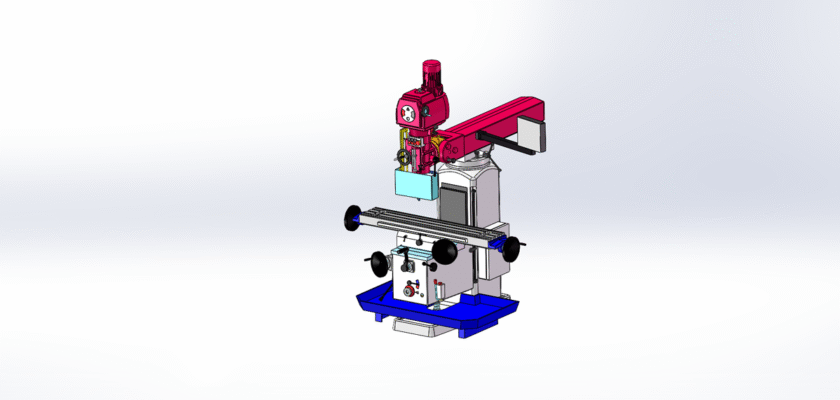

Explore o auge da versatilidade da usinagem manual com nossos detalhes Fresadora Universal Desenho, disponível para download gratuito instantâneo. Este projeto é essencial para maquinistas, ferramenteiros e estudantes de engenharia que precisam entender uma máquina capaz de realizar mais do que simples cortes lineares. A fresadora universal se destaca por sua mesa de trabalho giratória, que permite operações complexas como fresamento de hélices, espirais e engrenagens. Este desenho fornece uma visão aprofundada da construção e dos mecanismos que dão a esta máquina sua incrível flexibilidade.

Perfeita para oficinas, ferramentas e escolas técnicas, esta máquina-ferramenta é um pilar da manufatura avançada. Nosso desenho meticulosamente elaborado captura a engenharia robusta e os recursos de design inteligente que permitem executar uma ampla gama de tarefas. Seja para planejar a reforma de uma máquina, estudar para uma certificação ou simplesmente expandir seus conhecimentos mecânicos, este download oferece a clareza e os detalhes que você precisa.

Principais recursos:

  • Mecanismo de mesa giratória: O desenho fornece uma visão completa do recurso exclusivo: o conjunto da mesa de trabalho que pode ser girado no plano horizontal, incluindo a base graduada para ajuste preciso do ângulo.
  • Montagem abrangente: Todos os componentes principais são detalhados, incluindo a coluna rígida, o joelho de alta resistência, o selim e o suporte superior para eixos de fresagem horizontais.
  • Cabeça divisória pronta: O design incorpora detalhes e dimensões relevantes para a montagem e utilização de um cabeçote divisor universal, um acessório essencial para operações de indexação e corte helicoidal.
  • Sistemas de alimentação de energia: Obtenha informações sobre os sistemas de alimentação mecânica para os eixos X, Y e Z, mostrando os trens de engrenagens e embreagens que permitem o movimento automatizado da mesa.
  • Formatos de arquivo universais: O pacote de download inclui arquivos DWG, DXF e PDF, garantindo compatibilidade perfeita com AutoCAD, SolidWorks e outros softwares de engenharia padrão.
