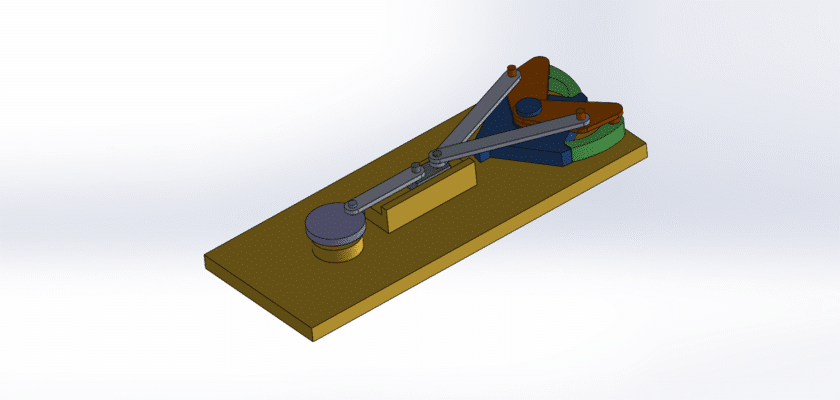

Освойте принципы точного управления движением с помощью нашего подробного чертежа механизма индексации на 90 градусов, который теперь доступен для бесплатной загрузки. Этот CAD-файл представляет собой детальное описание классической механической системы, используемой для преобразования непрерывного вращательного движения в точные прерывистые шаги. Это основополагающий компонент автоматизации, идеально подходящий для приложений, требующих точного позиционирования, таких как револьверные головки сборочных линий, устройства смены инструмента и автоматизированные контрольно-измерительные станции. ⚙️

Этот чертеж — бесценный ресурс для студентов, изучающих машиностроение, конструкторов машин и любителей, стремящихся понять элегантную инженерную основу индексных приводов. Конструкция, вероятно, основанная на мальтийском или кулачковом механизме, демонстрирует, как простая геометрия может создавать сложные и надёжные схемы движения. Загрузив этот файл, вы сможете разобрать конструкцию, проанализировать кинематику и получить практические знания, необходимые для внедрения подобных систем в ваши собственные проекты. Получите бесплатный чертеж сегодня и познакомьтесь с краеугольным камнем механической автоматизации.

Ключевые особенности:

  • Точные шаги в 90 градусов: Геометрия специально спроектирована для обеспечения четырех точных поворотов выходного вала на 90 градусов на каждый полный оборот входного драйвера.
  • Кинематика Женевского колеса: На этом чертеже изображено классическое мальтийское колесо с четырьмя прорезями, с четко прорисованными приводным штифтом, пазами колеса и стопорным диском, обеспечивающими плавность хода и стабильный период задержки.
  • Интегрированная функция блокировки: Конструкция включает в себя встроенный механизм блокировки, характерный для мальтийских передач, который надежно удерживает выходной вал в неподвижном состоянии (фазе выдержки).
  • Полная механическая сборка: В файле представлен полный вид сборки, включая входное ведущее колесо, выходное мальтийское колесо, валы, подшипники и жесткую монтажную раму для всех компонентов.
