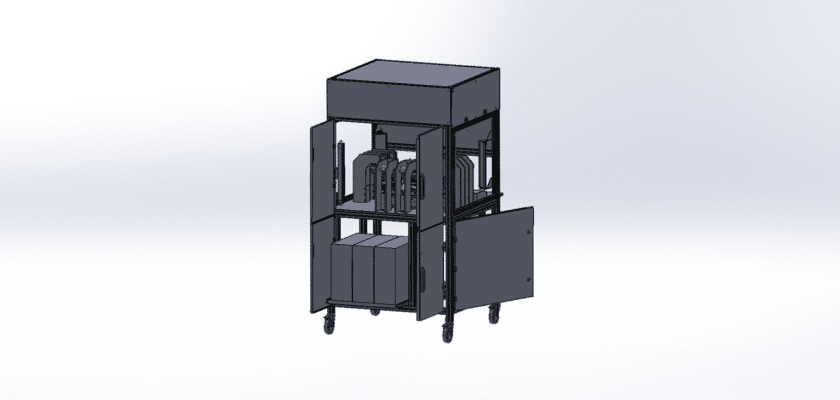

Расширьте свои знания о современном производстве электроники с помощью наших бесплатных технических чертежей Оборудование для проверки печатных платЭто важнейшее оборудование, часто являющееся частью автоматизированной оптической инспекции (АОИ), является краеугольным камнем контроля качества при производстве печатных плат. Чертежи демонстрируют высокотехнологичную систему, предназначенную для быстрого и точного сканирования и проверки печатных плат на наличие широкого спектра дефектов, включая отсутствие компонентов, неправильную полярность, перемычки припоя и несоосность. Автоматизируя этот критически важный процесс, оборудование обеспечивает надежность электронных устройств, сокращает количество доработок и значительно увеличивает производительность производства.

Этот комплексный пакет чертежей — бесценный ресурс для студентов инженерных вузов, производителей электроники и всех, кто интересуется внутренним устройством автоматизированного контроля качества. Изучая эти чертежи, вы получите глубокое понимание интеграции камер высокого разрешения, систем освещения и прецизионного управления движением. Подробные схемы — идеальный образовательный инструмент для изучения принципов машинного зрения, робототехники и важности автоматизированного контроля в условиях крупносерийного производства. Скачайте эти бесплатные чертежи, совместимые с САПР, уже сегодня, чтобы расширить свои технические знания и оптимизировать будущие проекты.

Ключевые особенности:

  • Система зрения высокого разрешения: На чертежах подробно описана камера и система освещения, которая делает подробные изображения печатной платы для анализа дефектов.
  • Точное управление движением: Чертежи демонстрируют линейные этапы и серводвигатели, которые перемещают камеру или печатную плату, что позволяет гарантировать проверку каждой части платы.
  • Автоматизированное обнаружение дефектов: Планы дают представление о программном обеспечении и системах управления, которые анализируют полученные изображения для выявления и классификации потенциальных дефектов.
  • Интегрированная система обработки: На чертежах показано, как машина автоматически обрабатывает печатные платы, от загрузки до выгрузки, обеспечивая бесперебойный производственный процесс.
