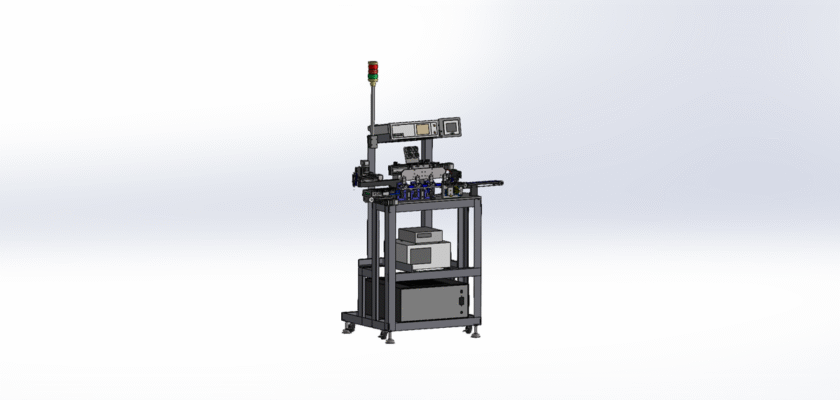

Повысьте качество своих процессов контроля качества с помощью разработанного нашими экспертами чертежа автоматизированного электронного испытательного оборудования. Этот бесплатный файл для скачивания содержит исчерпывающую схему создания сложной системы для тестирования печатных плат (ПП) и других электронных компонентов. Этот ресурс бесценен для инженеров-испытателей, разработчиков оборудования и специалистов по автоматизации, стремящихся повысить точность и производительность испытаний. Чертеж содержит полное описание механических и структурных характеристик, необходимое для создания надежных и эффективных испытательных стендов.
Загрузив наш подробный чертеж САПР, вы получите ценную информацию о конструкции автоматизированных испытательных стендов. В конструкции особое внимание уделяется модульности и точности, что позволяет адаптировать её к различным спецификациям продукта и протоколам испытаний. Этот чертеж — не просто план; это основа для разработки высокопроизводительного испытательного решения, которое поможет сократить количество ошибок, связанных с ручным управлением, и значительно ускорить производственный цикл. Раскройте потенциал автоматизации в процессе производства или разработки электроники с помощью этого важного технического ресурса.
Ключевые особенности:
- Модульная конструкция приспособления: Имеет адаптируемую основу и взаимозаменяемые компоненты для размещения электронных сборок разных размеров и форм.
- Механизм прецизионного зонда: Подробно описывает конструкцию пружинного контакта или системы летающего зонда для создания точного и повторяемого контакта с контрольными точками на проверяемом устройстве (DUT).
- Интегрированная система управления: Показывает корпус и точки крепления микроконтроллеров, источников питания и оборудования для сбора данных.
- Расположение компонентов: Обеспечивает четкое и организованное расположение всех механических деталей, включая исполнительные механизмы, датчики и разъемы, для простой сборки.
- Примечания к материалам и оборудованию: Включает аннотации с указанием рекомендуемых материалов и стандартных крепежных деталей для прочной и долговечной конструкции.
