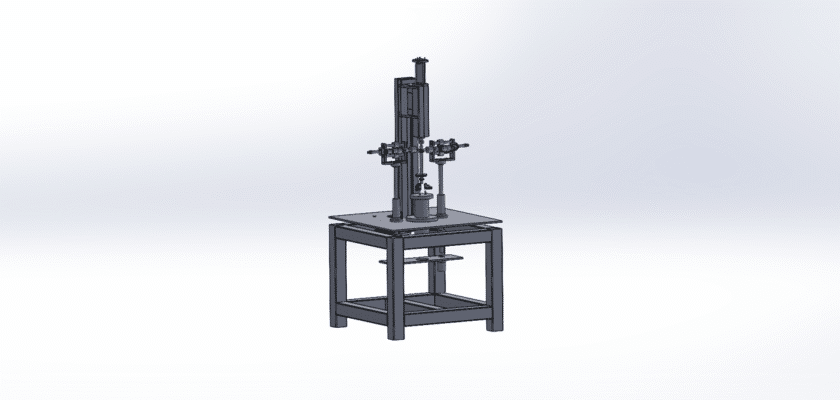

Раскройте потенциал точного производства шестерен с помощью наших бесплатный чертеж зуборезного станкаЭтот подробный CAD-файл — незаменимый ресурс для инженеров, механиков и конструкторов в автомобильной, аэрокосмической и тяжёлой промышленности. Чертёж даёт подробное представление о специализированном станке, предназначенном для нарезания зубьев на заготовках шестерён с исключительной точностью и стабильностью. Будь то прямозубая, косозубая или червячная шестерня, этот станок — важнейший инструмент для создания компонентов, приводящих в действие широкий спектр механических систем.

На чертеже показаны сложные механизмы станка, включая зубофрезерный станок, прецизионный делительный стол и синхронизированную приводную систему. Понимание этих компонентов крайне важно для любого, кто хочет построить индивидуальный станок, оптимизировать производственную линию или просто изучить фундаментальные принципы зубофрезерования. Конструкция оптимизирована для непрерывной высокоскоростной работы, что критически важно для максимального повышения производительности. Независимо от того, являетесь ли вы студентом, изучающим машиностроение, или специалистом, ищущим надежную техническую справку, этот чертеж станет бесценным инструментом для вашего следующего проекта.

Ключевые особенности:

  • Прецизионная зубофрезерная обработка: На чертеже подробно показан процесс использования червячной фрезы для нарезания зубьев шестерен с высокой точностью и постоянным профилем.
  • Интегрированная индексация: Он оснащен прецизионным индексным столом, который вращает заготовку шестерни синхронно с червячной фрезой, обеспечивая безупречную нарезку зубьев.
  • Автоматизированный рабочий процесс: На чертеже представлена конструкция, которую можно интегрировать с автоматизированной системой подачи для обеспечения непрерывного производства.
  • Универсальные применения: Конструкция машины применима к широкому диапазону типов и размеров передач, что делает ее гибким решением для различных отраслей промышленности.
  • Технические характеристики: Включает в себя критические размеры и характеристики компонентов машины, что делает ее пригодной для проектирования и справочных целей.
