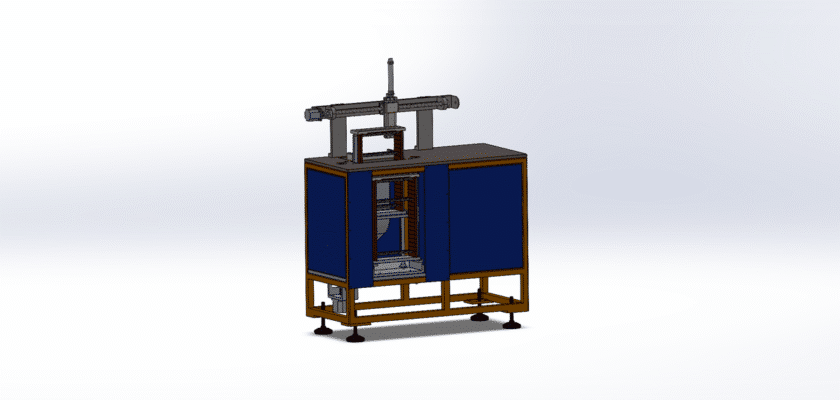

Шагните в новое поколение производства с этим профессиональным Чертеж машины для формовки труб с магнитным кольцомЭтот незаменимый ресурс необходим инженерам, производителям и техническим специалистам в области электроники, автомобилестроения и медицинского оборудования. Магнитное кольцо, или сердечник, — важнейший компонент многих электрических и электронных устройств, используемый в катушках индуктивности, трансформаторах и других электромагнитных устройствах. Точное и эффективное формование этих колец из трубной заготовки — критически важный этап их производства. Этот подробный чертеж представляет собой детальную разработку автоматизированного станка, который справится с этой задачей с непревзойденной точностью и скоростью.

Комплект чертежей подробно описывает сложные механизмы машины, включая систему подачи труб, формовочные штампы и автоматизированные режущие и выталкивающие компоненты. Он представляет собой бесценный инструмент для понимания основных инженерных принципов высокоточного производства. Изучая эти чертежи, вы получите знания, необходимые для проектирования собственного специализированного формовочного оборудования, оптимизации существующей производственной линии или просто углубите свое понимание современных промышленных процессов. Эта бесплатная загрузка — прекрасная возможность получить техническую базу, необходимую для достижения успеха в конкурентном мире производства компонентов.

Ключевые особенности:

  • Автоматизированный процесс: В проекте представлена конструкция, разработанная для полностью автоматизированного рабочего процесса, который сводит к минимуму ручной труд и обеспечивает стабильное качество продукции и высокую производительность.
  • Высокоточная формовка: На чертеже представлена система со специализированными штампами, которые формируют магнитные кольца из трубной заготовки с исключительной точностью и минимальными отходами материала.
  • Обработка компонентов: Конструкция включает механизмы автоматической подачи трубок и выброса готовых колец, что имеет решающее значение для непрерывной высокоскоростной работы.
  • Универсальное применение: Планы разработаны с учетом возможности адаптации, а конструкция может быть изменена для соответствия широкому диапазону диаметров труб и типов материалов.
