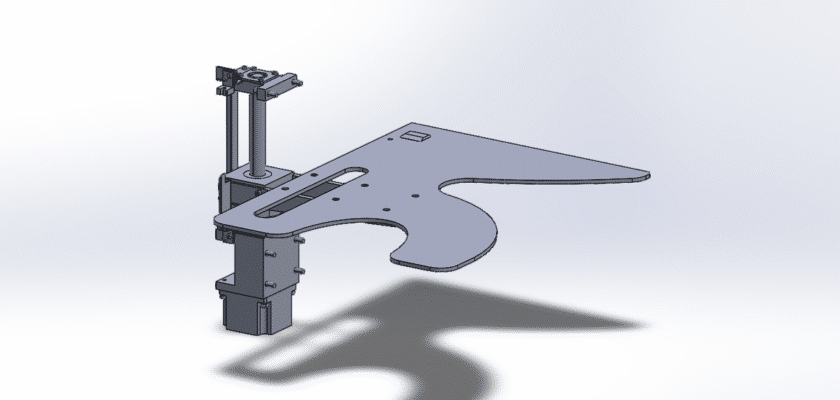

Раскройте секреты точного линейного движения с нашими Подъемный механизм с шаговым приводом Чертеж. Этот бесплатный загружаемый ресурс — незаменимый инструмент для инженеров, любителей и студентов, работающих над проектами, требующими точного и повторяемого вертикального перемещения, например 3D-принтеры, автоматизированные системы дозирования или лабораторное оборудование. Этот рисунок даёт полное представление о том, как шаговый двигатель интегрирован с ходовой винт или других механических компонентов для создания высокоточной подъемной системы. Она подробно описывает взаимодействие между вращательным моментом двигателя и линейным перемещением подъемной платформы. В отличие от других типов двигателей, шаговые двигатели движутся дискретными «шагами», что обеспечивает управление по разомкнутому контуру, то есть не требуется датчик обратной связи для определения точного положения подъемной платформы. Эта простота в сочетании с высоким крутящим моментом на низких скоростях делает их идеальным выбором для широкого спектра применений. Наша схема идеально подходит для образовательных целей, для использования в качестве справочного материала при проектировании и создании прототипов, а также для расширения ваших знаний о современных системах управления движением.

Ключевые особенности:

  • Высокоточное позиционирование: Конструкция системы обеспечивает точное и повторяемое вертикальное положение, что имеет решающее значение для таких применений, как 3D-печать и станки с ЧПУ.
  • Управление по разомкнутому контуру: Пошаговый характер шагового двигателя позволяет системе работать без контура обратной связи, что упрощает общую конструкцию и снижает затраты.
  • Интеграция ходового винта: На рисунке показано важное соединение вала шагового двигателя и ходового винта, которое преобразует вращательное движение в плавное линейное перемещение.
  • Высокий удерживающий крутящий момент: Шаговые двигатели сохраняют полный крутящий момент в неподвижном состоянии, что крайне важно для предотвращения падения подъемника под тяжестью груза при включенном питании.
  • Универсальное применение: Конструкция механизма отличается высокой степенью адаптации и может масштабироваться для различных нагрузок и расстояний перемещения, что делает его пригодным как для небольших любительских проектов, так и для более крупных промышленных автоматизированных систем.
