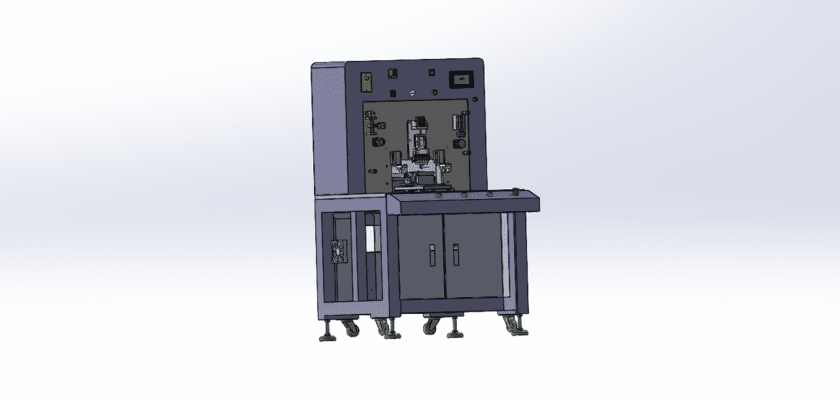

رسم آلة تثبيت الأغشية الموصلة المتباينة الخواص (ACF) هو رسم توضيحي تقني يوضح تصميم وتخطيط آلة مصممة خصيصًا للتثبيت الآلي للأغشية الموصلة المتباينة الخواص (ACF) باستخدام تقنيات الضغط الساخن. تُعد هذه الآلة أساسية في صناعة الإلكترونيات، وخاصةً في تطبيقات مثل تثبيت الرقائق على لوحات الدوائر الإلكترونية.
الميزات الرئيسية:
- التخطيط العام:نظرة شاملة على هيكل الماكينة، توضح ترتيب المكونات وتفاعلاتها طوال عملية الضغط الساخن.
- نظام التغذية:رسوم بيانية توضح الآليات التي تزود المواد والركائز ACF للآلة، والتي قد تشمل أحزمة ناقلة أو مغذيات لضمان تدفق مستمر للمواد.
- آلية التسخين:تمثيل عناصر التسخين المستخدمة لتحقيق درجة الحرارة اللازمة للالتصاق الفعال، مع تفصيل تكوينها والتحكم فيها.
- وحدة الضغط:معلومات حول آلية الضغط، والتي قد تشمل أنظمة هوائية أو هيدروليكية لتطبيق ضغط ثابت أثناء عملية التثبيت، مما يضمن الالتصاق المناسب لـ ACF.
- لوحة التحكم:رسوم توضيحية لوحدة التحكم المركزية التي تدير تشغيل الماكينة، مما يسمح للمشغلين بمراقبة العمليات، وضبط الإعدادات، والوصول إلى بيانات الأداء في الوقت الفعلي.
- واجهة المستخدم:تفاصيل حول شاشة اللمس أو لوحة التحكم التي توفر للمشغلين إمكانية الوصول البديهي إلى إعدادات الماكينة، بما في ذلك عناصر التحكم في درجة الحرارة والضغط والتوقيت.
- أنظمة إخراج البيانات:رسوم بيانية توضح كيفية تسجيل بيانات الإنتاج، بما في ذلك جودة الالتصاق وعدد الدورات، وتوصيلها، وتتميز بشاشات رقمية لتوفير ردود فعل فورية.
- الإطار الميكانيكي:معلومات عن المكونات الهيكلية التي تدعم الماكينة، والتي تضمن الاستقرار والدقة أثناء التشغيل.
- ميزات السلامة:معلومات حول آليات السلامة، مثل التوقفات الطارئة، ووسائل الحماية، وأجهزة الاستشعار لضمان التشغيل الآمن طوال عملية الضغط الساخن.
- مزود الطاقة:معلومات عن المتطلبات الكهربائية وأنظمة النسخ الاحتياطي لضمان التشغيل الموثوق.
يُعد هذا الرسم بمثابة مرجع شامل للمهندسين والفنيين المشاركين في تصميم وتجميع وصيانة آلات تثبيت الضغط الساخن ACF، مما يضمن معايير عالية من الكفاءة والموثوقية والفعالية التشغيلية في عمليات تصنيع الإلكترونيات.
