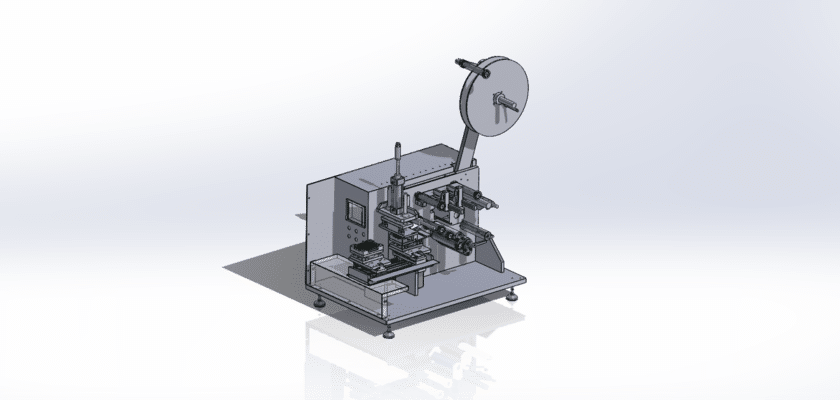

رسم آلة تثبيت الملصقات القابلة للتعديل هو رسم توضيحي تقني يوضح تصميم وتخطيط آلة مصممة خصيصًا لتطبيق الملصقات تلقائيًا في مواضع قابلة للتعديل على منتجات متنوعة. يُعد هذا النوع من الآلات أساسيًا في قطاعات مثل التعبئة والتغليف والتصنيع والخدمات اللوجستية، حيث تُعد المرونة والدقة في وضع الملصقات أمرًا بالغ الأهمية.
الميزات الرئيسية:
- التخطيط العام:منظر تفصيلي لهيكل الماكينة، يوضح ترتيب المكونات وتفاعلاتها أثناء عملية وضع العلامات.
- آلية تحديد المواقع القابلة للتعديل:رسوم بيانية توضح الأنظمة التي تسمح بتعديل موضع رأس الوسم، بما يتناسب مع أحجام وأشكال المنتجات المختلفة. قد يشمل ذلك مشغلات خطية أو طاولات دوارة.
- رأس وضع العلامات:تمثيل لجهاز تطبيق الملصقات، مع تفصيل تصميمه وميزاته، مثل نوع اللاصق المستخدم وكيفية تطبيق الملصقات على الأسطح المختلفة.
- نظام تغذية المنتج:معلومات عن الآليات التي تزود المنتجات إلى منطقة وضع العلامات، والتي قد تشمل الناقلات أو المغذيات الآلية لضمان التدفق المستمر.
- نظام التحكم:رسوم توضيحية لوحدة التحكم التي تدير تشغيل الماكينة، مما يسمح للمشغلين ببرمجة الحركات ومراقبة العمليات، بما في ذلك تعديلات الموضع.
- واجهة المستخدم:تفاصيل حول شاشة اللمس أو لوحة التحكم التي توفر للمشغلين وصولاً بديهيًا إلى الإعدادات، مما يتيح إجراء تعديلات على حجم الملصق وموضعه وسرعة التطبيق.
- أنظمة إخراج البيانات:رسوم بيانية توضح كيفية تسجيل بيانات الإنتاج، بما في ذلك عدد العلامات وفحوصات الجودة، وتوصيلها، وتتميز بشاشات رقمية لتوفير ردود فعل فورية.
- الإطار الميكانيكي:معلومات عن المكونات الهيكلية التي تدعم الماكينة، والتي تضمن الاستقرار والدقة أثناء التشغيل.
- ميزات السلامة:معلومات حول آليات السلامة، مثل التوقفات الطارئة، ووسائل الحماية، وأجهزة الاستشعار لضمان التشغيل الآمن طوال عملية وضع العلامات.
- مزود الطاقة:معلومات عن المتطلبات الكهربائية وأنظمة النسخ الاحتياطي لضمان التشغيل الموثوق.
يُعد هذا الرسم بمثابة مرجع شامل للمهندسين والفنيين المشاركين في تصميم وتجميع وصيانة آلات تثبيت الملصقات ذات الوضع القابل للتعديل، مما يضمن معايير عالية من الكفاءة والمرونة والفعالية التشغيلية في عملية وضع الملصقات.
