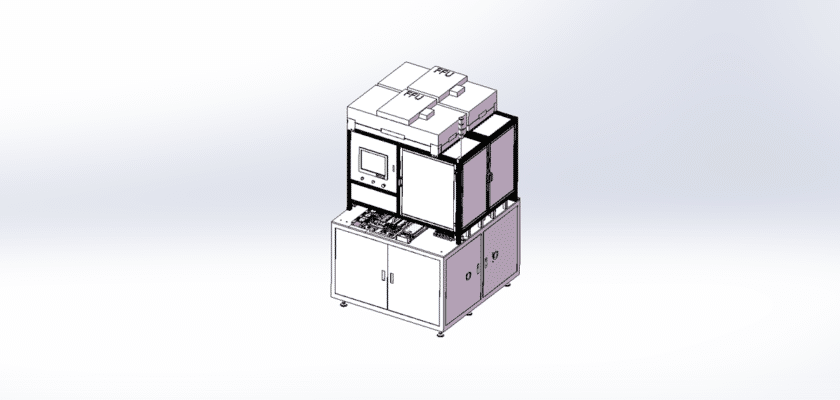

رسم آلة تثبيت الأغشية الأوتوماتيكية للمنتجات الإلكترونية هو رسم توضيحي تقني يوضح تصميم وتخطيط آلة متخصصة مُصممة للتطبيق الآلي للأغشية الواقية أو الزخرفية على المكونات والأجهزة الإلكترونية. يُعد هذا النوع من الآلات أساسيًا في صناعة الإلكترونيات، حيث تُعدّ الدقة والكفاءة في تطبيق الأغشية أمرًا بالغ الأهمية لحماية المنتج وجماله.
الميزات الرئيسية:
- التخطيط العام:منظر تفصيلي لهيكل الماكينة، يوضح ترتيب المكونات وتفاعلاتها طوال عملية تثبيت الفيلم.
- نظام تغذية الفيلم:رسوم بيانية توضح الآليات التي تزود لفات الفيلم للآلة، والتي قد تشمل أنظمة فك اللف، وضوابط الشد، وأدلة المحاذاة لضمان التعامل السلس والدقيق مع الفيلم.
- آلية التثبيت:تمثيل للنظام المستخدم لتطبيق الفيلم، مع تفصيل نوع أدوات التطبيق (على سبيل المثال، الأسطوانات، أو أنظمة الفراغ، أو الأذرع الروبوتية) المصممة خصيصًا للأسطح الحساسة للمنتجات الإلكترونية.
- وحدة التسخين أو الضغط:معلومات عن أي أنظمة تسخين أو ضغط متكاملة مصممة لتعزيز الالتصاق، مما يضمن التصاق الفيلم بشكل صحيح بمختلف الأسطح الإلكترونية دون أي ضرر.
- التفتيش ومراقبة الجودة:تفاصيل حول أجهزة الاستشعار أو الكاميرات المتكاملة التي تراقب عملية تطبيق الفيلم، وتضمن فحوصات الجودة للمحاذاة والالتصاق قبل الانتهاء.
- لوحة التحكم:رسوم توضيحية لوحدة التحكم المركزية التي تدير تشغيل الماكينة، مما يسمح للمشغلين بمراقبة العمليات، وضبط الإعدادات، والوصول إلى بيانات الأداء في الوقت الفعلي.
- واجهة المستخدم:معلومات حول شاشة اللمس أو لوحة التحكم التي توفر للمشغلين إمكانية الوصول البديهي إلى إعدادات الماكينة، بما في ذلك نوع الفيلم وسرعة التطبيق ومعلمات المعالجة.
- أنظمة إخراج البيانات:رسوم بيانية توضح كيفية تسجيل بيانات الإنتاج، بما في ذلك عدد التطبيقات ومقاييس الجودة، وتوصيلها، وتتميز بشاشات رقمية لتوفير ردود فعل فورية.
- الإطار الميكانيكي:معلومات عن المكونات الهيكلية التي تدعم الماكينة، والتي تضمن الاستقرار والدقة أثناء التشغيل، وهي مهمة بشكل خاص للمنتجات الإلكترونية الحساسة.
- ميزات السلامة:معلومات حول آليات السلامة، مثل التوقفات الطارئة، ووسائل الحماية، وأجهزة الاستشعار لضمان التشغيل الآمن طوال عملية تثبيت الفيلم.
- مزود الطاقة:معلومات عن المتطلبات الكهربائية وأنظمة النسخ الاحتياطي لضمان التشغيل الموثوق.
يُعد هذا الرسم بمثابة مرجع شامل للمهندسين والفنيين المشاركين في تصميم وتجميع وصيانة آلات ربط الأفلام الأوتوماتيكية للمنتجات الإلكترونية، مما يضمن معايير عالية من الكفاءة والدقة والفعالية التشغيلية في عملية تطبيق الفيلم.
