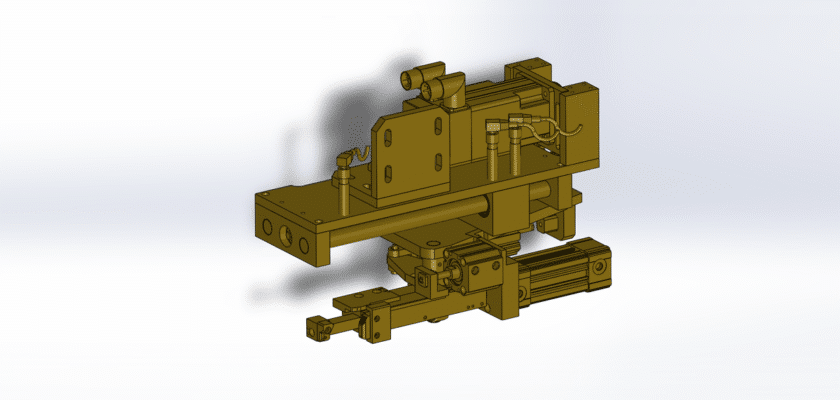

قم بتعزيز عملية التصنيع الخاصة بك باستخدام الرسم التفصيلي المجاني الخاص بنا جهاز التثبيت والقطعهذه الآلة متعددة الاستخدامات هي حجر الأساس في خطوط الإنتاج الآلية، مصممة لتثبيت المواد في مكانها بينما تقوم شفرة أو قاطعة متزامنة بقطع دقيق ونظيف. يقدم هذا الرسم نظرة متعمقة على نظام شبه آلي، مثالي لتطبيقات تتراوح من قطع قضبان وأنابيب معدنية إلى تقطيع الصفائح والكابلات البلاستيكية. يُبرز الرسم التكامل بين آلية التثبيت وأداة القطع. تضمن فكوك التثبيت، التي تعمل غالبًا هوائيًا أو هيدروليكيًا، تثبيت قطعة العمل بإحكام لمنع الحركة وضمان دقة الأبعاد. هذا أمر بالغ الأهمية لتحقيق قطع متسق وتقليل هدر المواد. بعد ذلك، يتم تنشيط آلية القطع، والتي عادةً ما تكون شفرة على شكل مقصلة أو منشار دوار، لقطع المادة. يُعد مخططنا الشامل مرجعًا قيّمًا للمهندسين والطلاب والهواة الذين يتطلعون إلى بناء أو إصلاح أو فهم أنظمة القطع الآلية.
الميزات الرئيسية:
- آلية تثبيت قوية: ويوضح التصميم نظام فك قوي يطبق ضغطًا موحدًا على قطعة العمل، مما يضمن الاستقرار طوال دورة القطع.
- الإجراء المتزامن: يوضح الرسم نظام التحكم الذي يضمن توقيت عمليات القطع والتثبيت بشكل مثالي، مما يحسن الكفاءة والسلامة.
- شفرة على شكل المقصلة: توفر الخطة رؤية واضحة لرأس القطع، حيث تعرض شفرة متينة مصممة لإجراء قطع سريعة ونظيفة على مجموعة متنوعة من المواد.
- دعم قطعة العمل القابل للتعديل: ويظهر الجهاز بنظام توجيه قابل للتعديل يتناسب مع أقطار أو عروض المواد المختلفة، مما يجعله قابلاً للتكيف بدرجة كبيرة مع مهام الإنتاج المختلفة.
