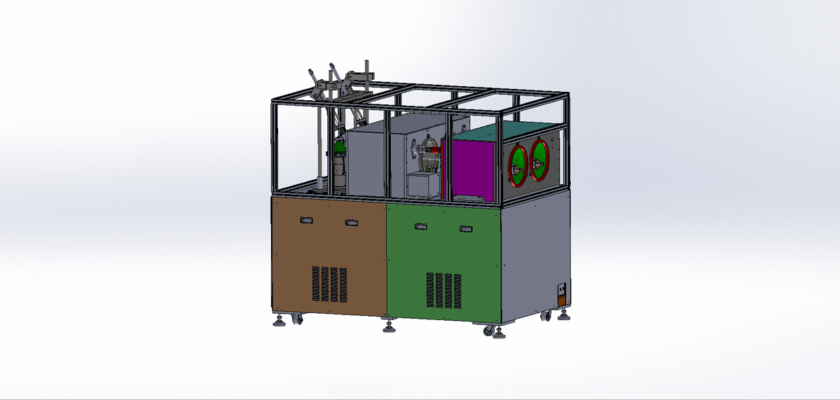

Entrez dans le monde de la fabrication à grande vitesse grâce à notre étirage gratuit de bobineuses automatisées. Cet équipement spécialisé est un élément clé de secteurs comme l'électronique, le textile et la fabrication de bobines, conçu pour enrouler du fil, du fil ou de la fibre sur une bobine ou un noyau avec une rapidité et une précision inégalées. L'automatisation de ce processus garantit une tension constante, une superposition précise et un produit fini parfaitement enroulé. Ce plan détaillé est une ressource précieuse pour les ingénieurs, les fabricants et les étudiants qui souhaitent comprendre la mécanique complexe et les principes d'automatisation de cet outil de production essentiel.
Notre dessin complet vous offre un aperçu clair des composants clés du mécanisme : un châssis robuste, un axe de bobinage de précision, un système de tension automatisé et un mécanisme transversal pour une superposition uniforme. Vous comprendrez parfaitement comment ces éléments fonctionnent en parfaite synchronisation, garantissant ainsi un bobinage précis et constant de chaque bobine. Que vous soyez un professionnel chargé de concevoir une nouvelle ligne de production, un étudiant en mécatronique ou un amateur construisant un prototype, ce dessin vous offre les connaissances de base dont vous avez besoin. Téléchargez-le gratuitement et faites le premier pas vers un bobinage plus intelligent et plus efficace.
Caractéristiques principales
- Contrôle automatisé de la tension : Le plan met en évidence un système qui ajuste automatiquement le tension du fil tel qu'il est enroulé, garantissant un produit fini uniforme et de haute qualité.
- Mécanisme de déplacement de précision : Découvrez comment la machine utilise un système de guidage et d'entraînement linéaire pour déplacer le point d'enroulement d'avant en arrière, en veillant à ce que le fil soit disposé uniformément sur la bobine.
- Fonctionnement à grande vitesse : La machine est conçue pour la vitesse et l’efficacité, démontrant comment atteindre un débit élevé avec une intervention humaine minimale.
- Conception polyvalente : La conception est adaptable à une large gamme de calibres de fils et de tailles de noyaux en changeant simplement la broche d'enroulement et les guides.
- Système de contrôle intégré : Le dessin illustre comment la vitesse d'enroulement, la tension et le mouvement transversal sont tous gérés par un contrôleur central pour des résultats reproductibles.
