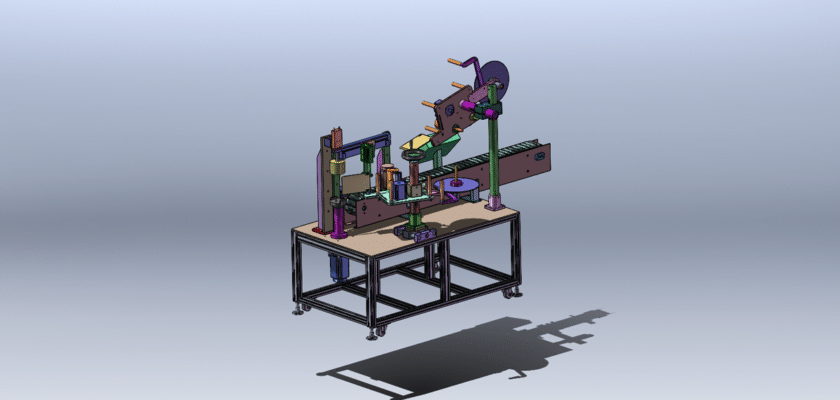

A Labeling Machine 2 Drawing is a technical illustration that provides a detailed overview of a specific model of labeling machine, designated as “Labeling Machine 2.” This machine is designed for the automated application of labels to various products, making it essential in industries such as food and beverage, pharmaceuticals, cosmetics, and consumer goods.

Caractéristiques principales :

  • Disposition générale:Une vue complète de la structure de la machine, mettant en évidence la disposition des principaux composants et leurs interactions pendant le processus d'étiquetage.
  • Système d'alimentation des produits: Diagrams illustrating the mechanisms that transport products to the labeling area, which may include conveyor belts, rollers, or automated feeders for smooth handling of different product types.
  • Mécanisme d'alimentation des étiquettes: Representation of systems that manage label rolls or sheets, including unwinding systems, tension controls, and alignment guides to ensure precise label delivery.
  • Tête d'étiquetage:Informations détaillées sur le mécanisme d'application qui applique les étiquettes sur les produits, en spécifiant le type d'applicateur utilisé (par exemple, rouleau, pinceau ou soufflage) et ses caractéristiques opérationnelles.
  • Caractéristiques de réglage:Informations sur les composants réglables qui permettent à la machine de s'adapter à différentes tailles et formes de produits, garantissant ainsi la polyvalence dans les applications d'étiquetage.
  • Panneau de contrôle:Illustrations de l'unité de contrôle centrale qui gère le fonctionnement de la machine, permettant aux opérateurs de surveiller les processus, d'ajuster les paramètres et d'accéder aux données de performance en temps réel.
  • Interface utilisateur: Informations sur l'écran tactile ou le panneau de commande qui offre un accès intuitif aux paramètres de la machine, notamment les dimensions des étiquettes, la vitesse d'application et le positionnement du produit.
  • Systèmes de contrôle de la qualité:Schémas montrant des capteurs ou des caméras intégrés qui surveillent le processus d'étiquetage pour plus de précision, garantissant que chaque étiquette est appliquée correctement et adhère correctement.
  • Cadre mécanique: Détails sur les composants structurels qui soutiennent la machine, assurant la stabilité et la durabilité pendant le fonctionnement.
  • Caractéristiques de sécurité:Informations concernant les mécanismes de sécurité, tels que les arrêts d'urgence, les dispositifs de sécurité et les capteurs pour garantir un fonctionnement sûr tout au long du processus d'étiquetage.
  • Alimentation électrique:Informations sur les exigences électriques et les systèmes de secours pour assurer un fonctionnement fiable.

This drawing serves as a comprehensive reference for engineers and technicians involved in the design, assembly, and maintenance of Labeling Machine 2, ensuring high standards of efficiency, accuracy, and operational effectiveness in the labeling process.
